リューターミニエイト　ロングユニット
奥まった狭い部分の加工が出来るよう細く・長く、使いやすさを追求したハンドピースです。


φ3 コレットチャック（CP30H）装着
■仕様
品　番 無負荷
回転数
(min-1)		 入力
電圧
（DCV）		 無負荷
電流
（DCV）		 最大負荷
電流
（A）		 最大停止
トルク
（N·cm）		 最大入力
（W）		 質量
（g）
LEM-30LA （ハンドピースHL73＋モータM30A） 1,000〜
30,000		 1〜30 0.35 4 7.4 80 320
LEM-15LA （ハンドピースHL73＋モータM15A） 1,000〜
15,000		 2〜30 0.14 4 8.8 80 320
LEM-55LA （ハンドピースHL73＋モータM55A） 2,000〜
55,000		 1〜30 0.32 3 3.4 69 235
LEM-35LA （ハンドピースHL73＋モータM35A） 1,000〜
35,000		 1〜30 0.35 4 5.2 80 265
LEM-20LA （ハンドピースHL73＋モータM20A） 1,000〜
20,000		 1〜30 0.2 4 6 80 265
※ご使用に際しましてはパワーユニットLEC-900が必要です。
※ハンドピース HL73は、55,000min-1以下でご使用ください。

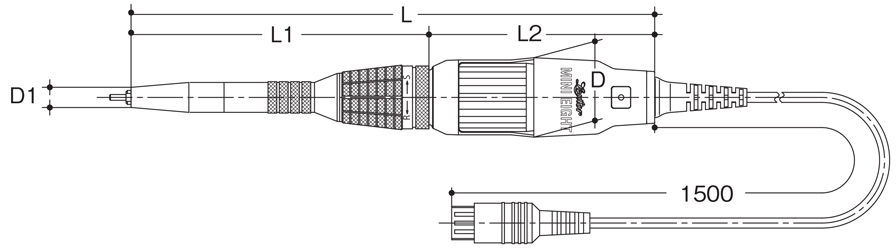

品　番 寸 法（mm)
L L1 L2 D D1
LEM-30LA 208.3 118.5 89.8 31.6 8
LEM-15LA 208.3 118.5 89.8 31.6 8
LEM-55LA 185.5 118.5 67 27.5 8
LEM-35LA 196 118.5 77.5 27.5 8
LEM-20LA 196 118.5 77.5 27.5 8



オプション

●コレットチャック      コレットチャック交換方法



●スリーブコレット      スリーブコレット使用方法    ※φ3コレットに装着してお使い下さい。




●カーボンブラシ      カーボンブラシ交換方法



●アナログ変換プラグ　EP-53
   アナログ変換プラグ EP-53を取り付けることで、旧型パワーユニット(LEC-800)でもご使用いただけます。
＋ ＋
ミニエイトAタイプモーター アナログ変換プラグ
EP-53		 旧型パワーユニット
LEC-800
