リューターミニエイト アングルユニット 90°

ゴムパット・フェルト・サンドペーパーなどを使用し、平面や曲面の磨き作業に最適です。
軸付砥石、ダイヤモンド砥石なども使用可能です。

φ3 コレットチャック(CP30H)装着
φ2.34 コレットチャック(CP23H)付属


■仕様
品 番 無負荷
回転数
(min-1)
入力
電圧
(DCV)
無負荷
電流
(DCV)
最大負荷
電流
(A)
最大停止
トルク
(N·cm)
最大入力
(W)
質量
(g)
  LEM-15GLA (ハンドピースHG9L+モータM15A) 950〜
14,200
2〜30 0.14 4 9.3 80 390
  LEM-30JGLA
(ハンドピースHG9L+減速ジョイントJT03+モータM30A)
250〜
7,400
1〜30 0.35 4 30 80 485
※ご使用に際しましてはパワーユニットLEC-900が必要です。
※ハンドピース HG9Lは、15,000min-1以下でご使用ください。

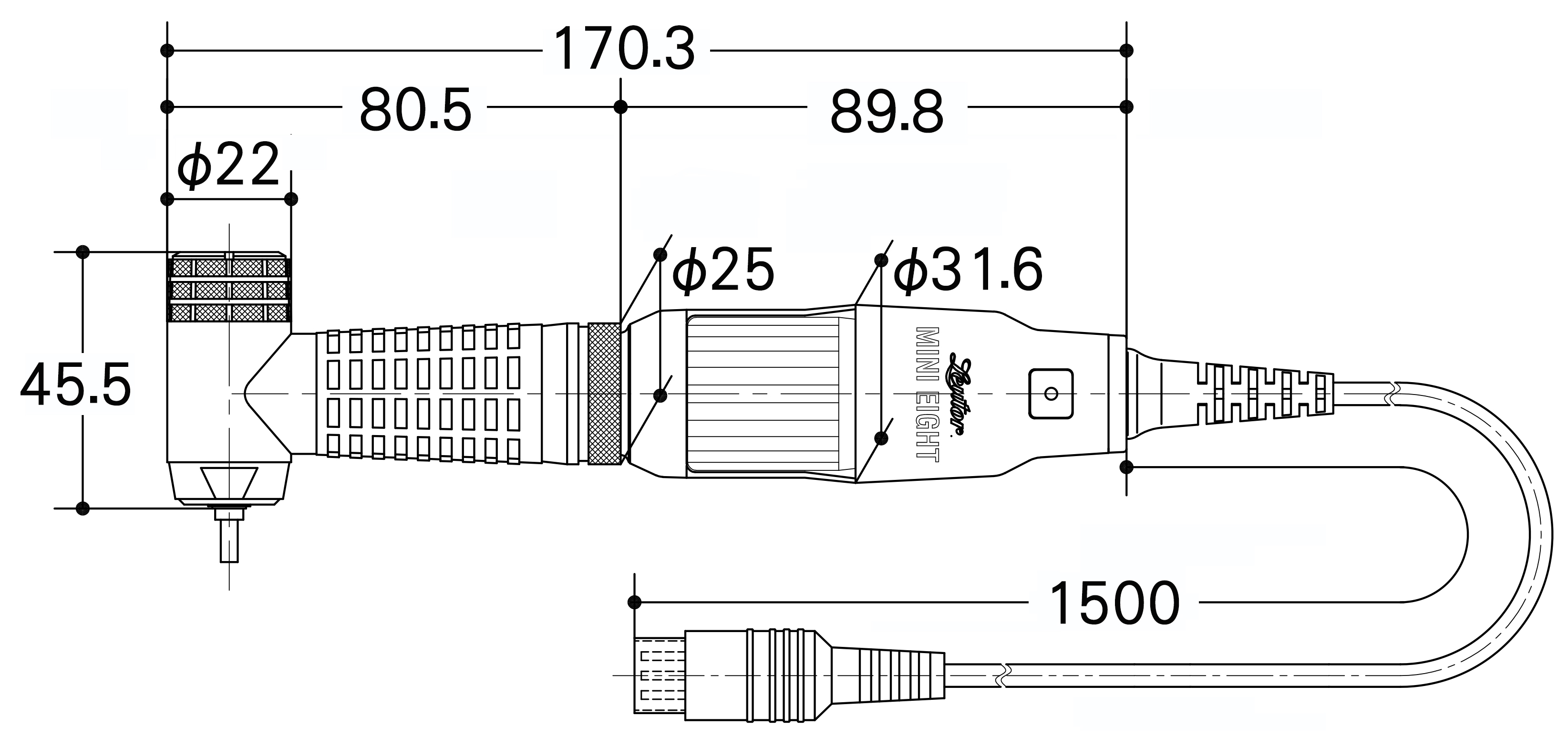

品 番 寸 法(mm)
L L1 L2 L3
LEM-15GLA 169.8 80 89.8
LEM-30JGLA 213.8 80 89.8 44


オプション


コレットチャック      コレットチャック交換方法



スリーブコレット      スリーブコレット使用方法    ※φ3コレットに装着してお使い下さい。




カーボンブラシ      カーボンブラシ交換方法



アナログ変換プラグ EP-53
   アナログ変換プラグ EP-53を取り付けることで、旧型パワーユニット(LEC-800)でもご使用いただけます。
ミニエイトAタイプモーター アナログ変換プラグ
EP-53
旧型パワーユニット
LEC-800
