ミニエイト オプション・部品

名 称 外観 型式 適用機種 寸法(o) 備考
減速ジョイント JT-03 減速比 1:4
ラッピング等低回転で
トルクが必要なときに
御使用下さい。
ハンドピースとモーターの間に
組み込んでお使い下さい。
許容入力回転数Max30,000

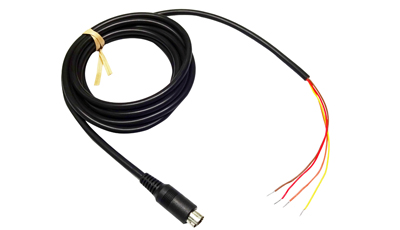

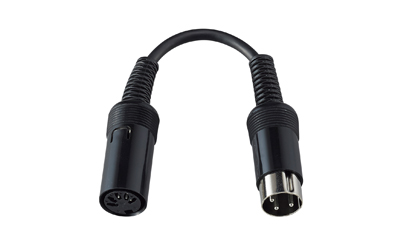

アナログ変換プラグ

新タイプモーター用
(手元Sw
)

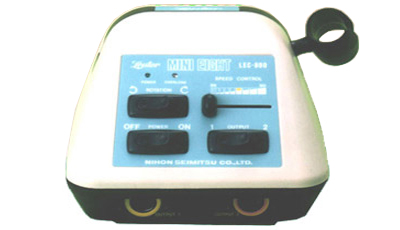

(LEC-800用)
EP-53 ミニエイトAタイプモーター
(手元スイッチ付)
手元スイッチ付
モーターを
旧タイプのパワーユニット
(LEC-800)で御使用のとき

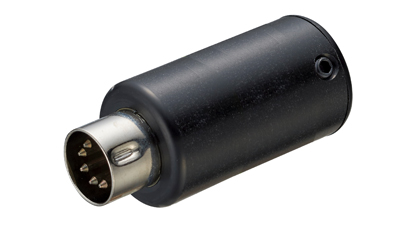

変換プラグ

旧タイプモーター用
(手元Sw
無し)
(LEC-900用)
CG-M55 LEM-55PN 旧のモーターで回転
数を表示するとき
CG-M35 LEM-35PN
CG-M30 M30 品番に30とNがあるもの
CG-M20 LEM-20PN
CG-M15 M15 品番に15とNがあるもの
CG-M08 M08 品番に08とNがあるもの
CG-RE06 RE-06
CG-BS12 BS-12

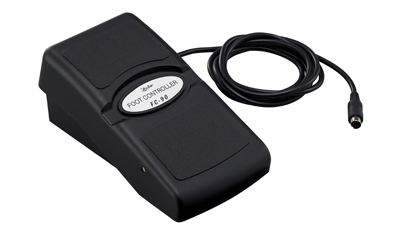

フットコントローラー FC-90 LEC-900 (機能)
無段変速
ON·OFF切換
オートクルージング
(定速運転)

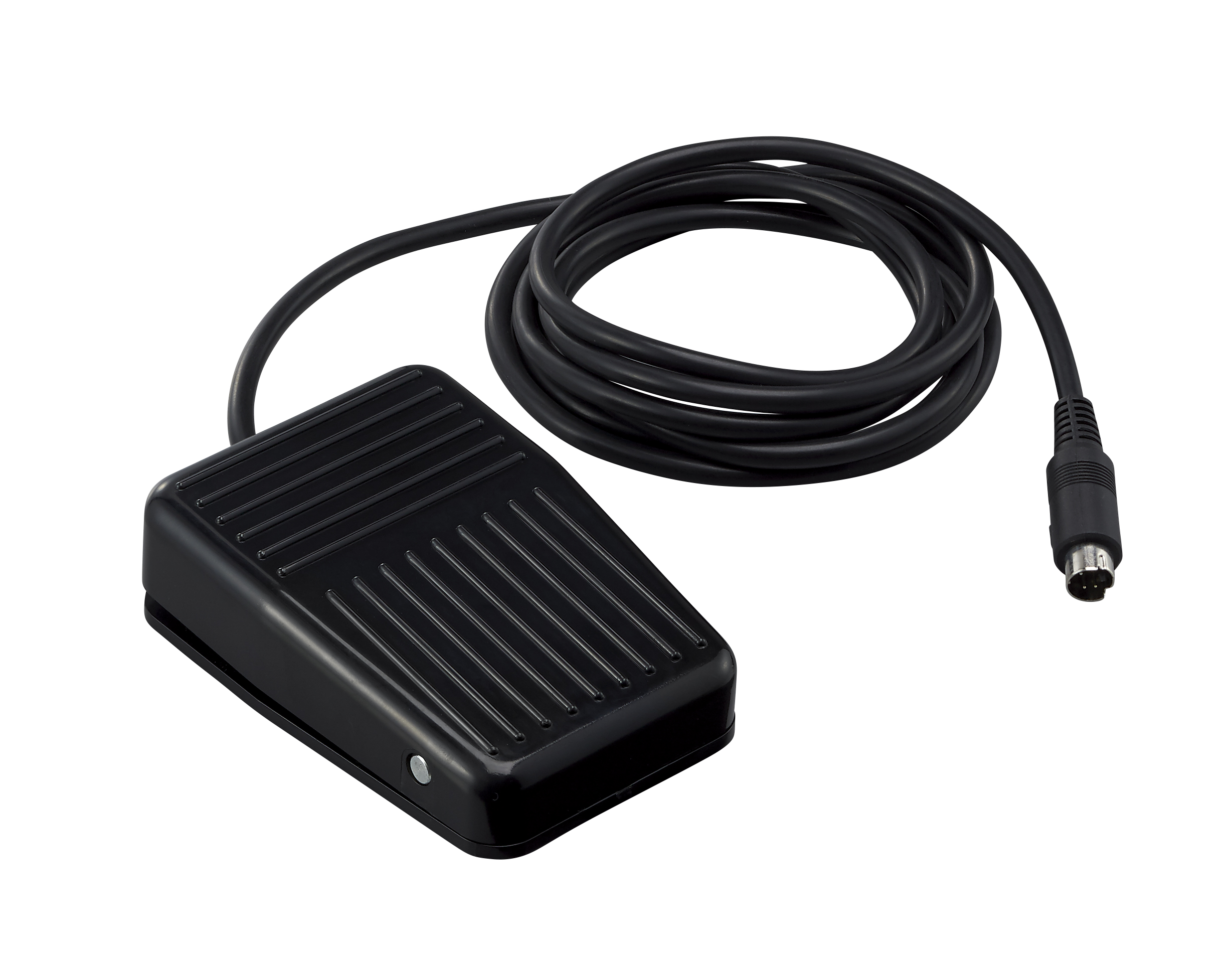

フットスイッチ FS-65N LEC-800(N) 70×100×30
(W) (L) (H)
ON·OFF
機能のみ
延長コード ECA-03 ミニエイトAタイプモーター
(手元スイッチ付)
3.0m モーターコードを
長くするときに
御使用下さい。

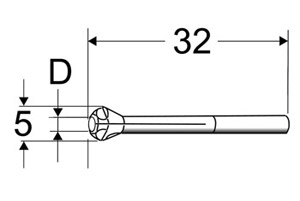

コレットチャック
Pシリーズ
CP23H HP71(スタンダード)
HL73(ロング)
HG9L,HG12L(アングル)
φ2.34用
CP30H φ3.0用
CP31H φ3.175用

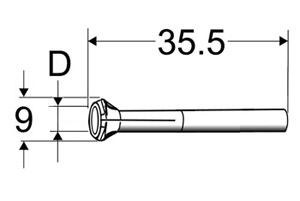

コレットチャック
Hシリーズ
CH23 HH72(ヘビー) φ2.34用
CH30 φ3.0用
CH31 φ3.175用
CH40 φ4.0用
CH50 φ5.0用
CH60 φ6.0用
CH63 φ6.35用

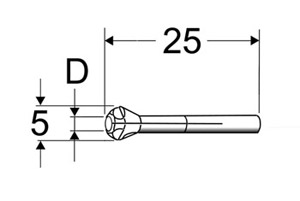

コレットチャック
Gシリーズ
CG23 HG9S(小型アングル) φ2.34用
CG30 φ3.0用
CG31 φ3.175用
スリーブコレット CS04 φ3.0用コレットに
装着してお使い下さい。
φ0.4用
CS05 φ0.5用
CS06 φ0.6用
CS07 φ0.7用
CS08 φ0.8用
CS09 φ0.9用
CS10 φ1.0用
CS11 φ1.1用
CS12 φ1.2用
CS13 φ1.3用
CS14 φ1.4用
CS15 φ1.5用
CS16 φ1.6用
CS17 φ1.7用
CS18 φ1.8用
CS19 φ1.9用
CS20 φ2.0用
小径
アジャストチャック
AT-08Z φ3.0用コレットに
装着してお使い下さい。
(精度の要らない加工向)
チャック能力
φ0.3〜0.8

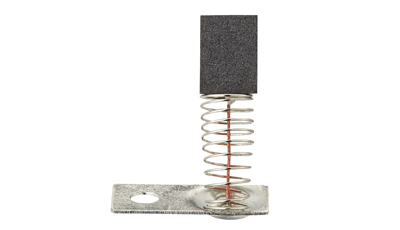

カーボンブラシ M55A 4.5×2.5 2個入
M35A、M20A 4.5×3.5 2個入
M30A、M15A、M08A、 4.5×3.5 2個入
  RE-06 4.5×3.5 2個入
  BS-12 4.5×3.5 2個入

日本精密機械工作株式会社
