機械装着用スピンドル EP-120 (EPM-120+LPC-120) 直流モーター(ミニペンタイプ)

小型・軽量・コンパクトボディー、リューターミニペンのモーターを使用したスピンドルです。
パワーユニット(LPC-120)と接続することにより、バリ取り、研磨などに幅広くご使用頂いております。
また、電機部品の加工などの軽切削作業や、試作用専用機などにも最適です。

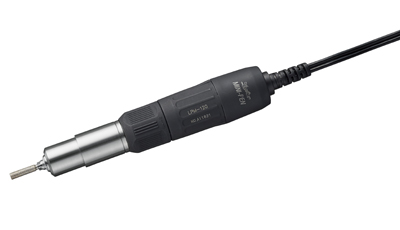

   モーターユニット
セットリングを回すだけ(ワンタッチ)で、先端工具の着脱が行えます。小型・軽量・中トルクです。



φ3コレットチャック(CC30)装着
φ2.34スリーブコレット(CS23)付属

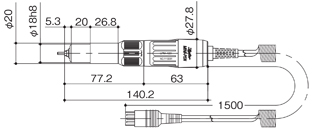

■仕様 底当て寸法 約27mm
品 番 無負荷回転数
(min
-1)
入力電圧
(DCV)
無負荷
電流
(A)
最大負荷
電流
(A)
最大トルク
(N·cm)
最大入力
(W)
質量
(g)
EPM-120 4,000〜35,000 5〜30 0.27 1.5 2.64 42 220
※ご使用に際しましてはパワーユニットLPC-120が必要です。



   パワーユニット




■仕様
品 番 電 源
定格入力(VA) ヒューズ (A) 質量 (kg)
LPC-120 AC100V 50/60Hz 30 1 2.3
主な特注仕様:電源230V


直流モーター(ミニペンタイプ)  (総合カタログver.7) オプション・部品はこちら→ OPTION


オプション

コレットチャック      コレットチャック交換方法

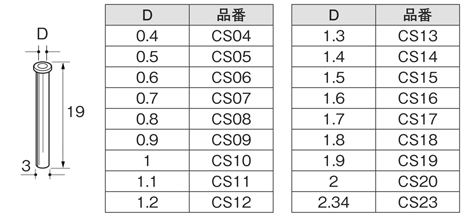

スリーブコレット      スリーブコレット使用方法    ※φ3コレットに装着してお使い下さい。

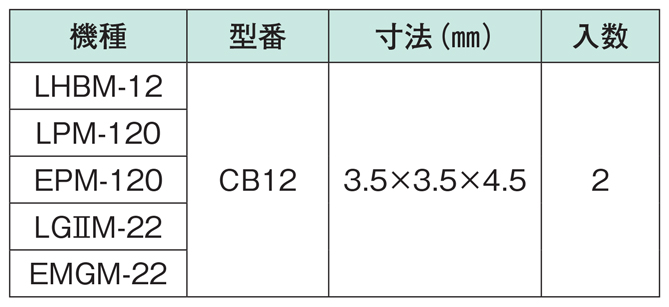

カーボンブラシ      カーボンブラシ交換方法
