機械装着用スピンドル

精度と耐久性を重視した高周波スピンドルタイプと
経済性、省スペースを重視した マイクロモーター電動工具タイプがあります。


高周波スピンドル タイプ
<インバータ制御、高精度、高剛性タイプ>
1982年の発売以来、金型の最終仕上げ加工や、生産ラインで実績のある日本精密のスピンドルは、その用途を広げ高精度、長時間連続運転のh4スピンドルと名称を変更しました。
アクリル板へダイヤモンドエンドミルでの鏡面溝加工例(HS-2700で加工)
穴あけ加工(φ0.15深さ1.2mm被削材SKD-11)HS-2550で加工
品名 イメージ 回転数 出力
W
トルク
N·m
寸法mm チャックmm 冷却方式 テーパー
取付
リンク
最高 最低 胴径 最大 型式 最大径
ELM-64
S12.7
20,000 5,000 520 0.44 70 70 F 12.7 エアー ×
ELM-64
S31.75
20,000 5,000 520 0.44 70 70 F 31.75 エアー ×
HSM-2850
S31.75
10,000 2,000 1,000 2.2 95 95 F 31.75 - ×
CSM-750 15,000 3,000 1,400 1.3 95 95 F 19 - ×
ELM-64 24,000 5,000 520 0.44 70 70 C 6.35 エアー ×
ELM-64Y 24,000 5,000 520 0.44 70 70 S 7 エアー ×
ELM-64YC 35,000
HSM-2800CL 18,000 6,000 1,400 1.1 95 95 S 12 - ×
HSM-2850 10,000 2,000 1,000 2.2 95 95 S 12 - ×
HQ-50 24,000 5,000 720 0.44 50 110 S 12 自冷式 ×
HS-3500 17,000 2,500 1,600 1.8 126 159 S 16 自冷式 ×
HS-3500A 17,000 2,500 1,600 1.8 126 159 ATC
(S20T)
自冷式 ×

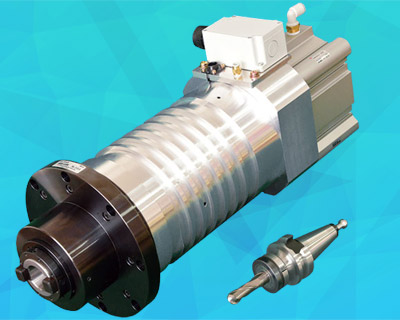

 HS-430A 20,000 2,500 3,000 3.5 160 198 ATC
(BT30)
  ×

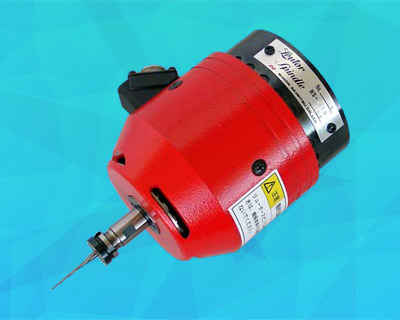

HSM-2550 40,000 5,000 410 0.54 110 110 S 6 自冷式
HSM-3300 23,000 2,500 900 1.1 132 132 S 12 自冷式
HSM-3400 15,000 2,500 900 1.1 132 132 S 20 自冷式
チャック型式 S:スプリングコレット D:ドリルチャック C:コレットチャック F:フランジ取付タイプ
h4スピンドル
カタログ

マイクロ モーター タイプ <電動工具モーターを利用したエコノミータイプ>
ゴールドU
機械装着用ユニット
EMG-22
ゴールドUのモータを使ったスピンドルです。
価格は、税抜き\79,300
(中トルクタイプ)価格はパワーユニット込み
リューターミニペン
機械装着用ユニット
EP-120
エコノミータイプ”ミニペン”のモーターユニットを使った機械用スピンドルです。
価格は、税抜き\69,000
(低トルクタイプ)価格はパワーユニット込み
ミニエイト
機械装着用スピンドル

EE-30
ミニエイトのモータM30Aを使ったスピンドルです。
電動工具の価格と機械への組込み易さを考慮したハンドピースを組合せています。
価格は、税抜き\121,800
