組子細工用に開発された精密加工用のラジアルソー。
専用のNC装置を搭載し、材料の長さ・溝の幅・溝の数を入力するだけでプログラムを自動で作成。
|
●テーブル移動：自動
●カッタヘッド前後：手動
●NC制御：1軸（X軸） |
 |
均等割付入力画面
内寸法（材料長さ）、溝幅、本数（溝の数）を入力するだけで、プログラムを自動で作成。 |
| アーム旋回角度表示 |
|
手動パルスハンドル |
|
|
|
|
|
|
|
 |
再現性の高いデジタル角度表示機能で、正確な角度設定が可能。 |
|
|
 |
加工原点合わせ・手動加工時には、手動パルスハンドルで 1/100mmの位置合わせが可能。
|
|

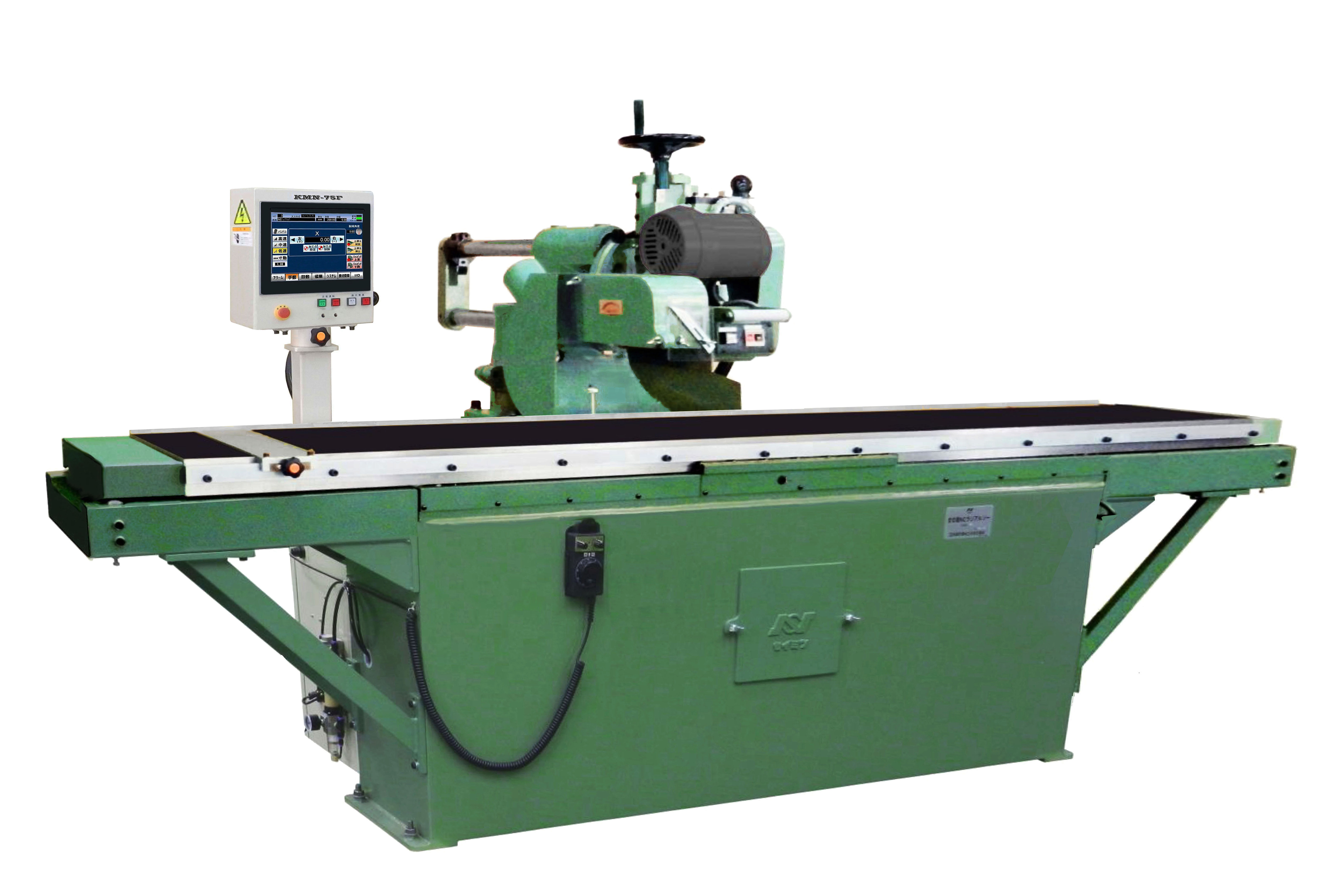

| 半自動NCラジアルソー KMN-75F |
加工材料寸法
（幅×高さ×長さ） |
300mm×60mm×2170mm |
テーブルサイズ
（幅×長さ） |
350mm × 2600mm
(有効移動2170mm) |
カッターモータ
3相 200Ｖ |
0.75kw 2P |
カッターヘッド
前後送り |
手動 |
| カッター回転数 |
50Hz 2,900/5,800
60Hz 3,500/7,000 |
材料上押え方式 |
手動 |
| ジャンピング |
50mm |
機械寸法
（幅×奥行×高さ） |
2900mm×1400mm×1400mm |
| 必要エアー圧 |
5kg |
質量 |
900kg |
|
| NC制御 |
1軸（X軸） |
プログラム数
ワ－ク№ |
999 |
| 最小設定単位 |
0.01mm
0.001寸 |
工程数 |
500 |
| 指令方式 |
インクリメンタル
アブソリュート |
回数 |
999 |
|
| この他にも特注仕様が製作できます。お問い合わせ下さい。 |
