 機械装着用スピンドル

機械装着用スピンドルには、電動工具モーターを利用し経済性と省スペースを重視した『マイクロモータータイプ』と、高周波モーターを組込み、耐久性と剛性・精度・出力を重視した『ｈ4スピンドルタイプ』、フラットなボディで従来の同型機より振動を大幅に軽減した『ブラシモータータイプ』がございます。
目的に合わせてお選び下さい。

 ▶ 機械装着用h4スピンドル （高周波タイプ）
 ▶ 機械装着用スピンドル （マイクロモータタイプ）
 ▶ ◆2024年10月1日発売◆機械装着用ブラシモータースピンドル　EBM-72

機械装着用h4スピンドル （高周波タイプ）

ロボット、自動機、省力機械などへの組込み用に開発された商品です。
精度・信頼性・耐久性に優れています。		 h4スピンドル加工例


チャック型式  S:スプリングコレット    C:コレットチャック    F:フランジ取付タイプ
品　　　名 外 　観 回転数
(min-1)		 最大
出力
(W)		 最大
トルク
(N·m)		 寸法(mm) チャック(mm) 冷却
方式		 テーパ
取付
胴径 最大 型式 最大径
    ◆新製品◆

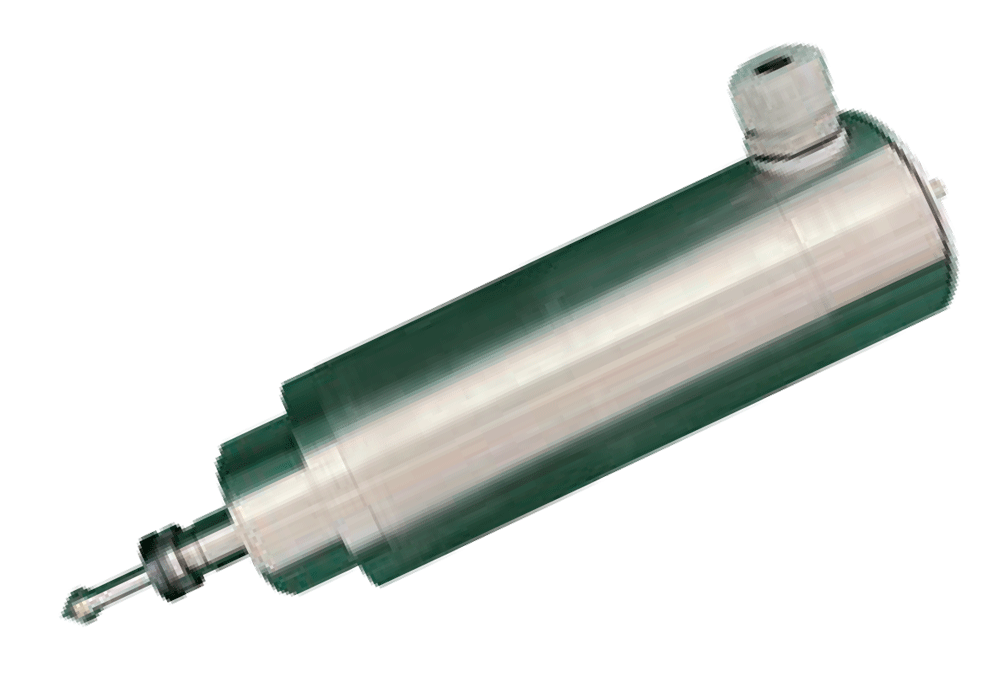

  ▶ RSM-65		 5,000～
20,000		 500 0.4 65 65 S 6 - ×

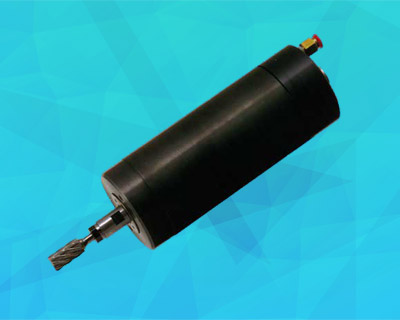

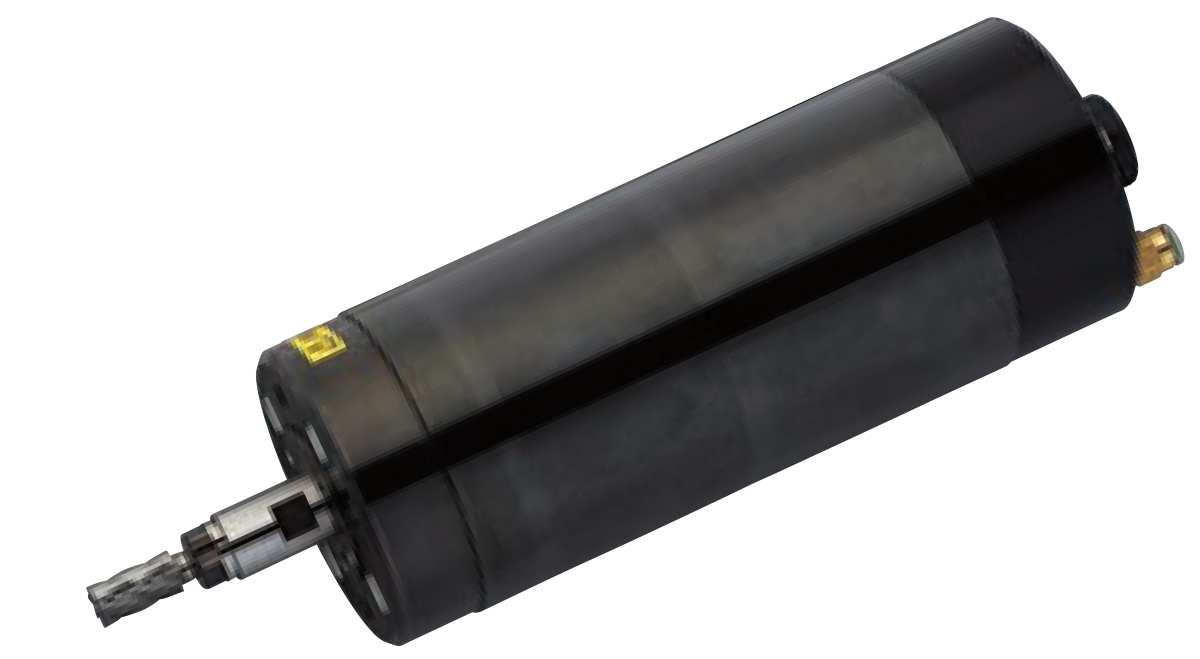

  ▶ ELM-64
    （標準タイプ）		 5,000～
24,000		 520 0.44 70 70 C 6.35 エアー ×

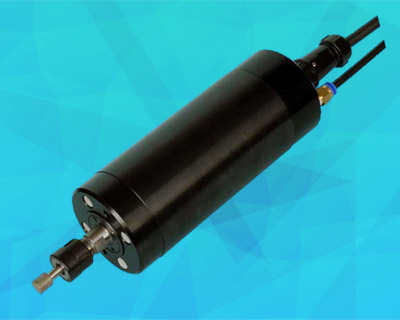

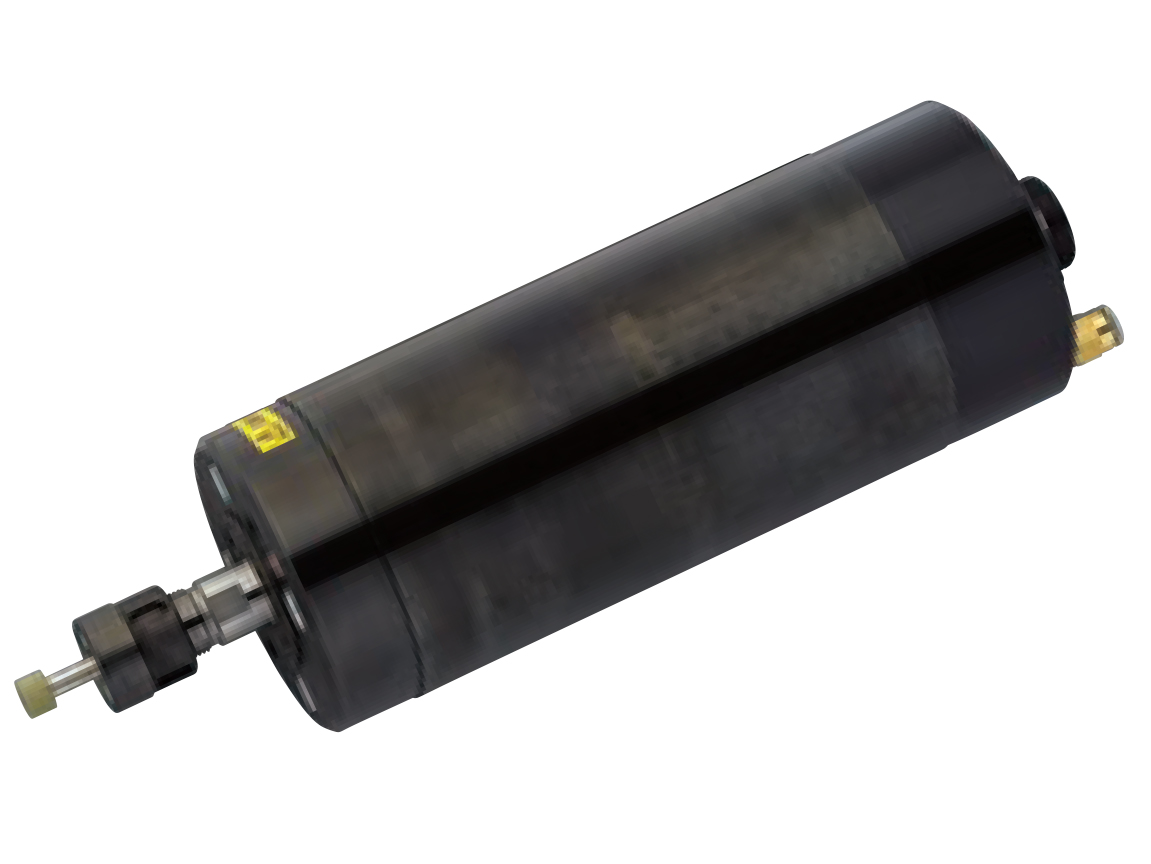

  ▶ ELM-64Y
    （精密加工用）		 5,000～
24,000		 520 0.44 70 70 S 7 エアー ×
  ▶ ELM-64YC
    （ハイスピード精密加工用）		 5,000～
35,000		 520 0.44 70 70 S 7 エアー ×

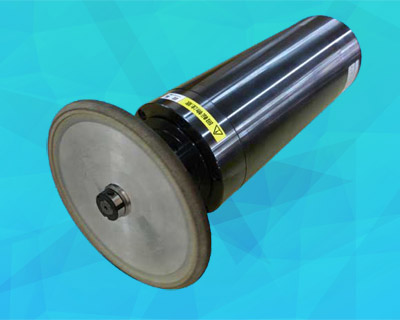

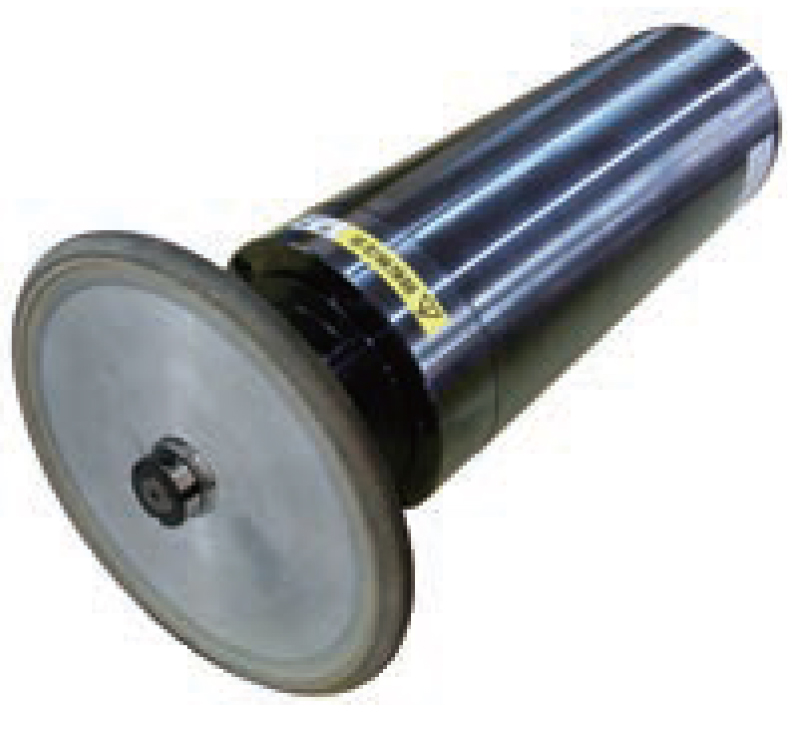

  ▶ ELM-64 S12.7
    （フランジ取付タイプ）		 5,000～
20,000		 520 0.44 70 70 F 12.7 エアー ×

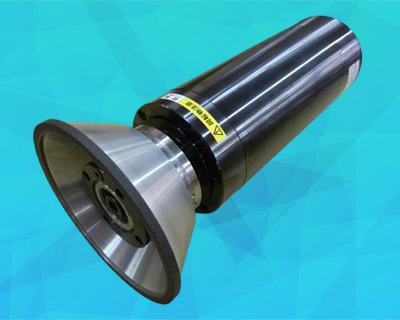

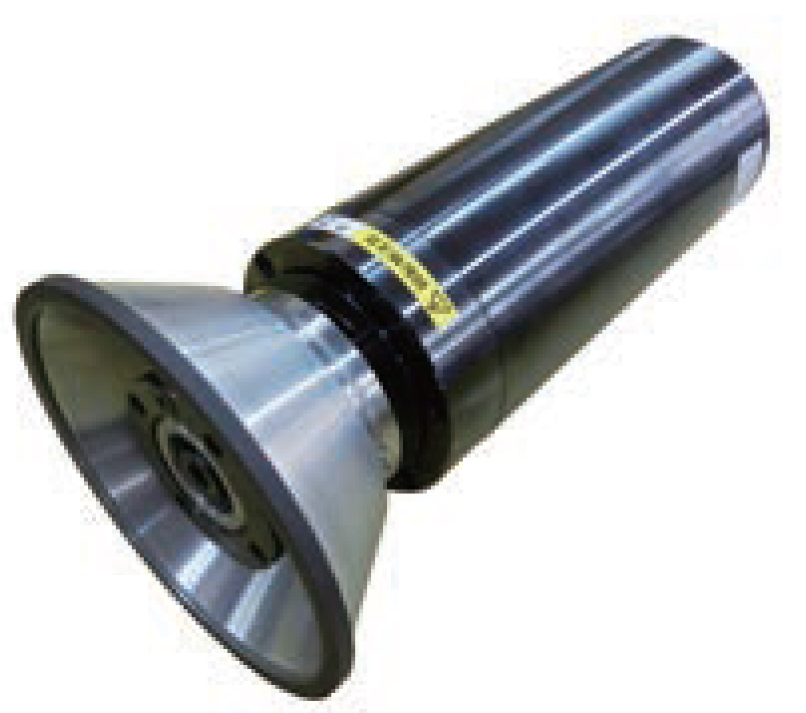

  ▶  ELM-64 S31.75
     （フランジ取付タイプ）		 5,000～
20,000		 520 0.44 70 70 F 31.75 エアー ×

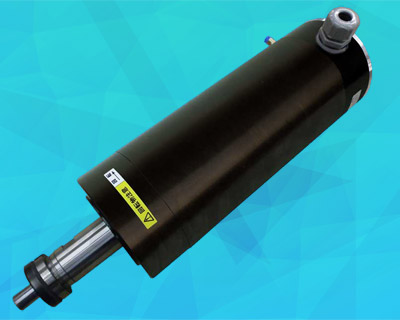

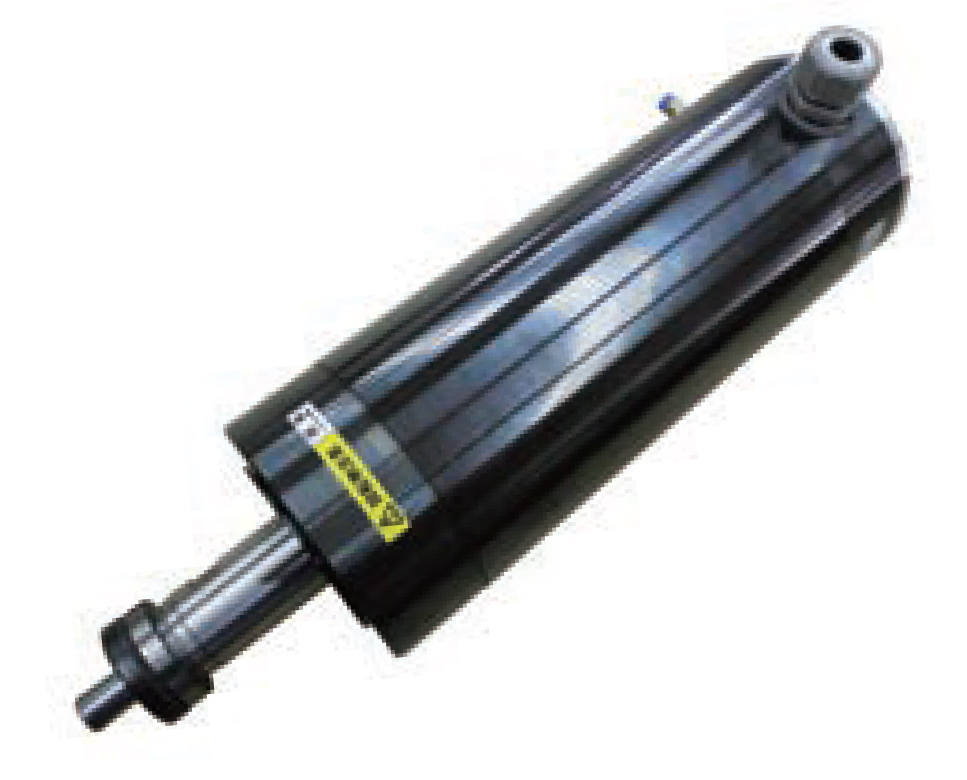

  ▶  HSM-2800CL
     （標準タイプ）		 6,000～
18,000		 1,400 1.1 95 95 S 12 - ×

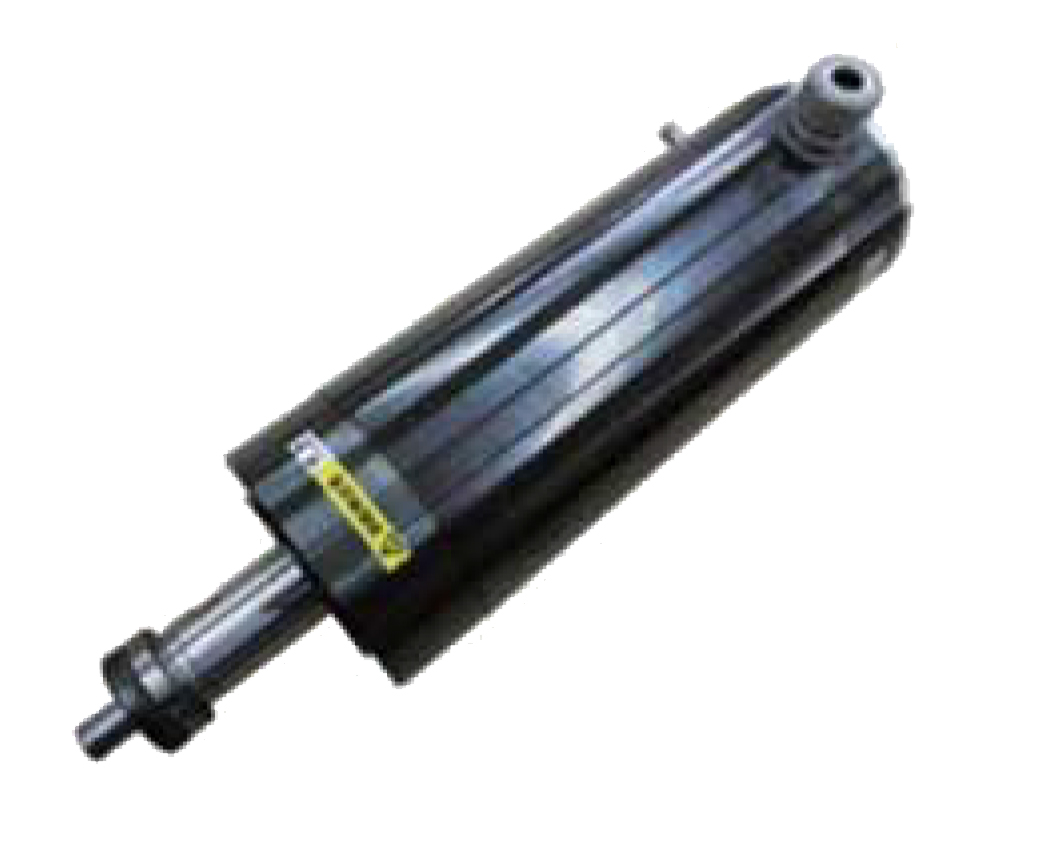

  ▶  HSM-2850
     （標準タイプ）		 2,000～
10,000		 1,000 1.6 95 95 S 12 - ×

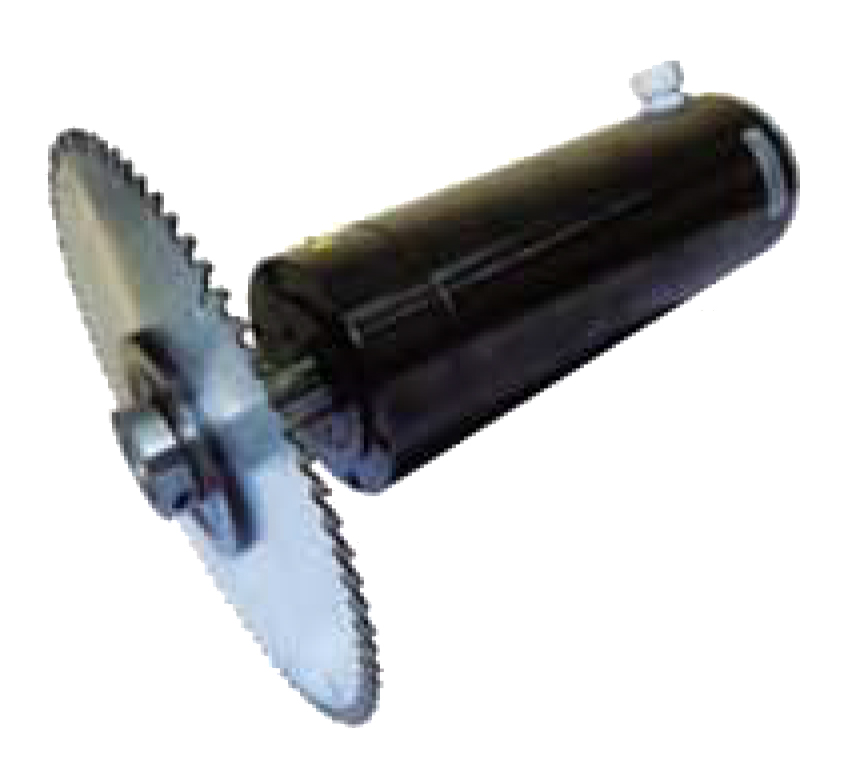

  ▶  HSM-2850CS
     （チップソー取付タイプ）		 2,000～
6,000		 1,060 2.3 95 95 F 25.4 - ×

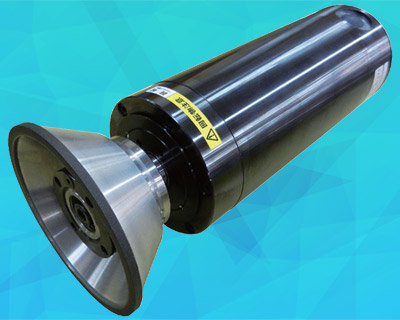

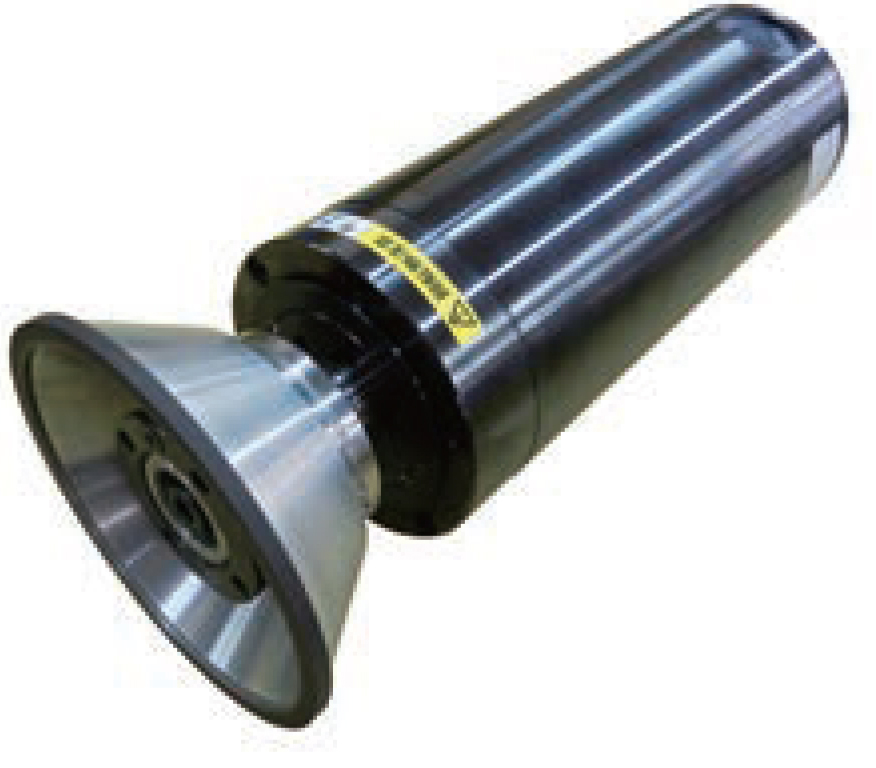

  ▶  HSM-2850 S31.75
     （フランジ取付タイプ）		 2,000～
10,000		 1,000 2.2 95 95 F 31.75 - ×

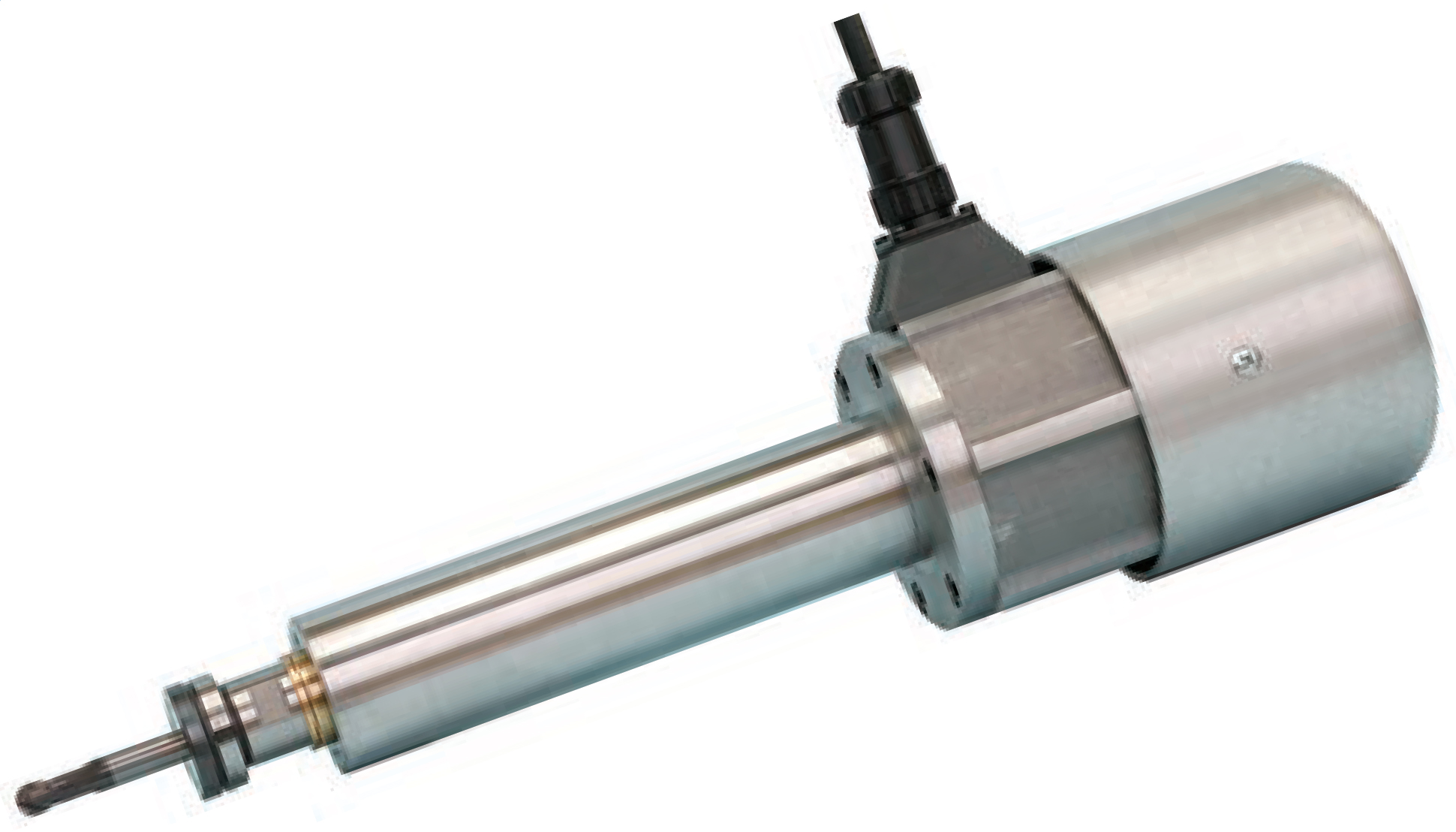

  ▶  HQ-50
     （標準タイプ）		 5,000～
24,000		 720 0.78 50 110 S 12 自冷式 ×

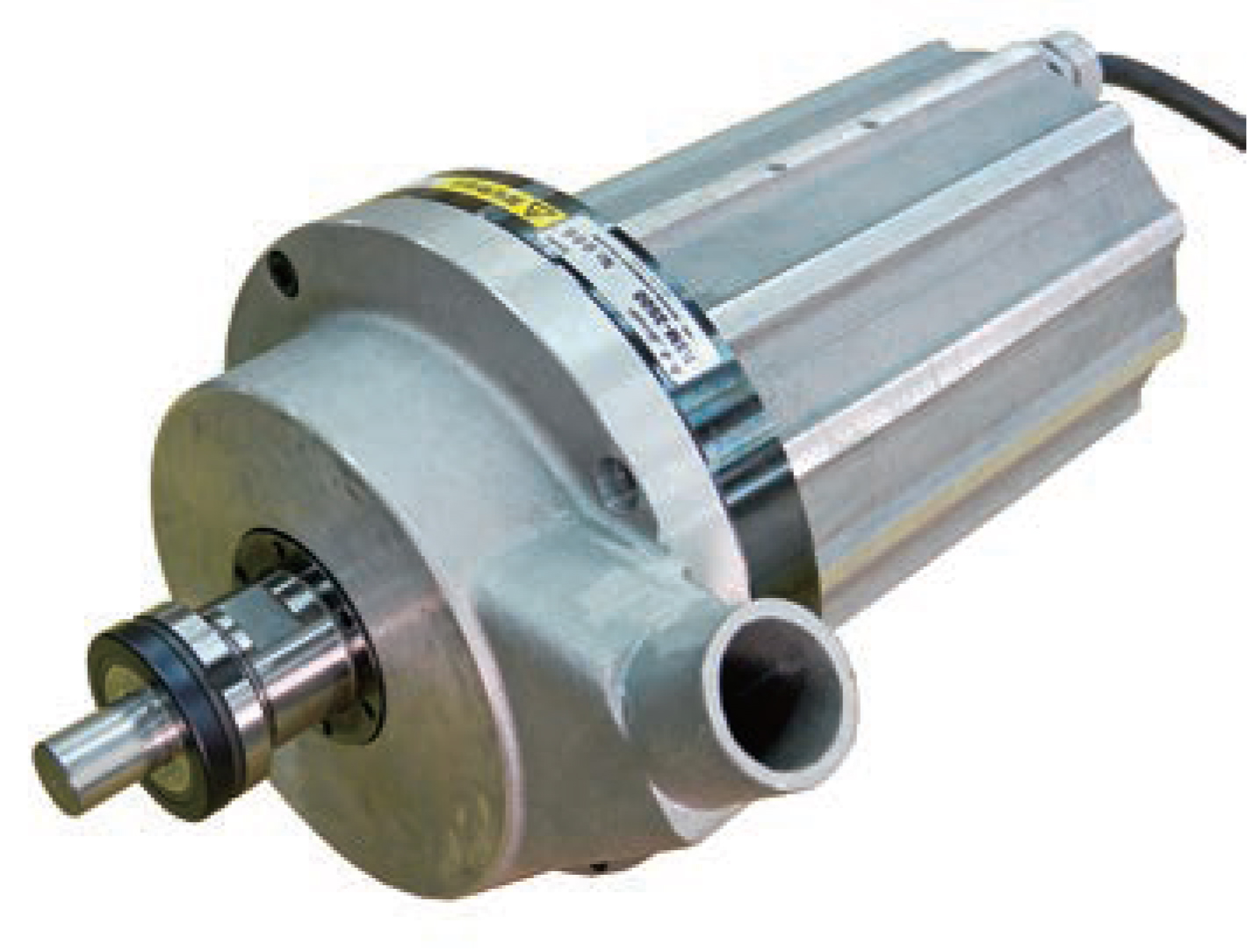

  ▶  HSM-3500
     （標準タイプ）		 2,500～
17,000		 1,600 1.8 126 159 S 16 自冷式 ×

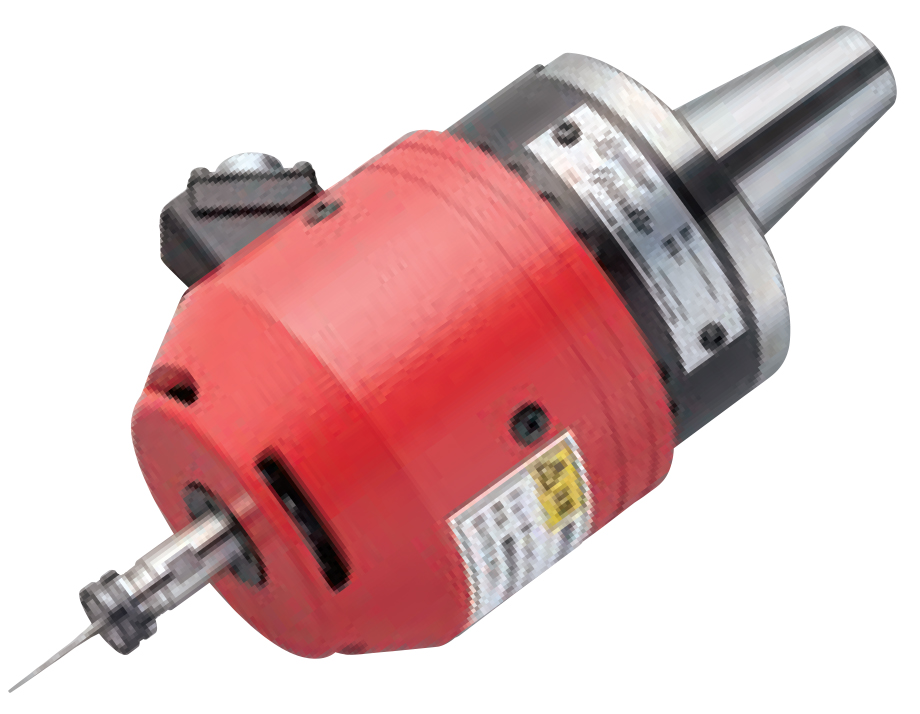

  ▶ HSM-2550
    （標準タイプ）		 5,000～
40,000		 410 0.54 110 110 S 6 自冷式 ○

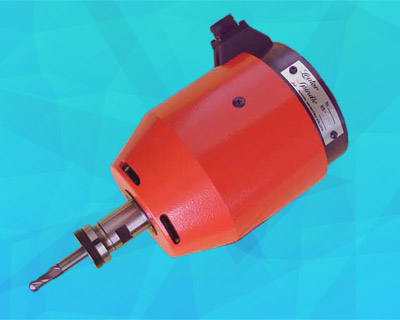

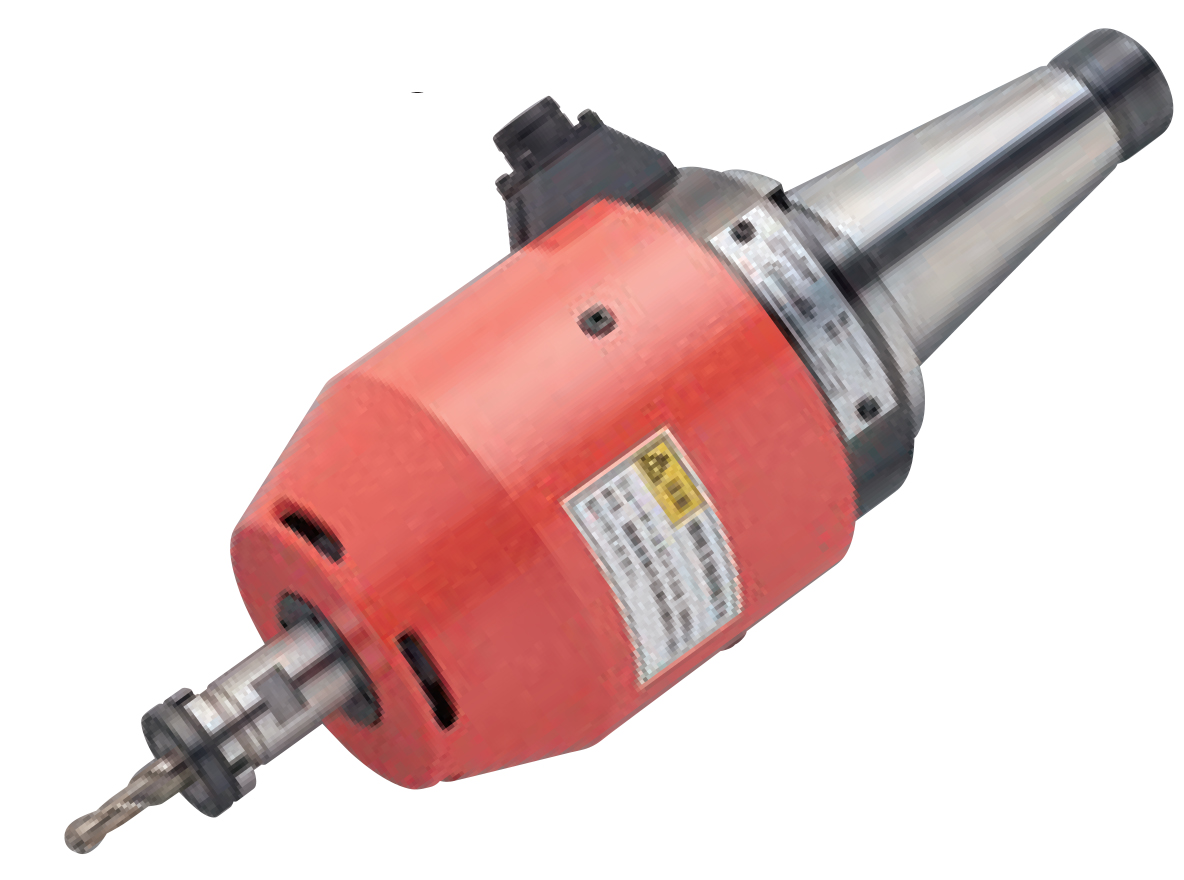

  ▶  HSM-3300
     （標準タイプ）		 2,500～
23,000		 900 1.1 132 132 S 12 自冷式 ○

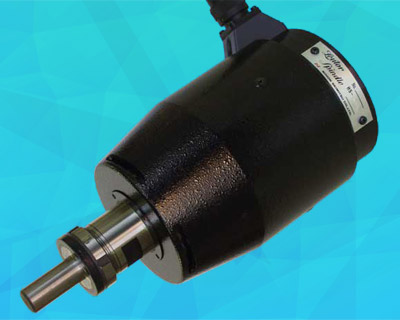

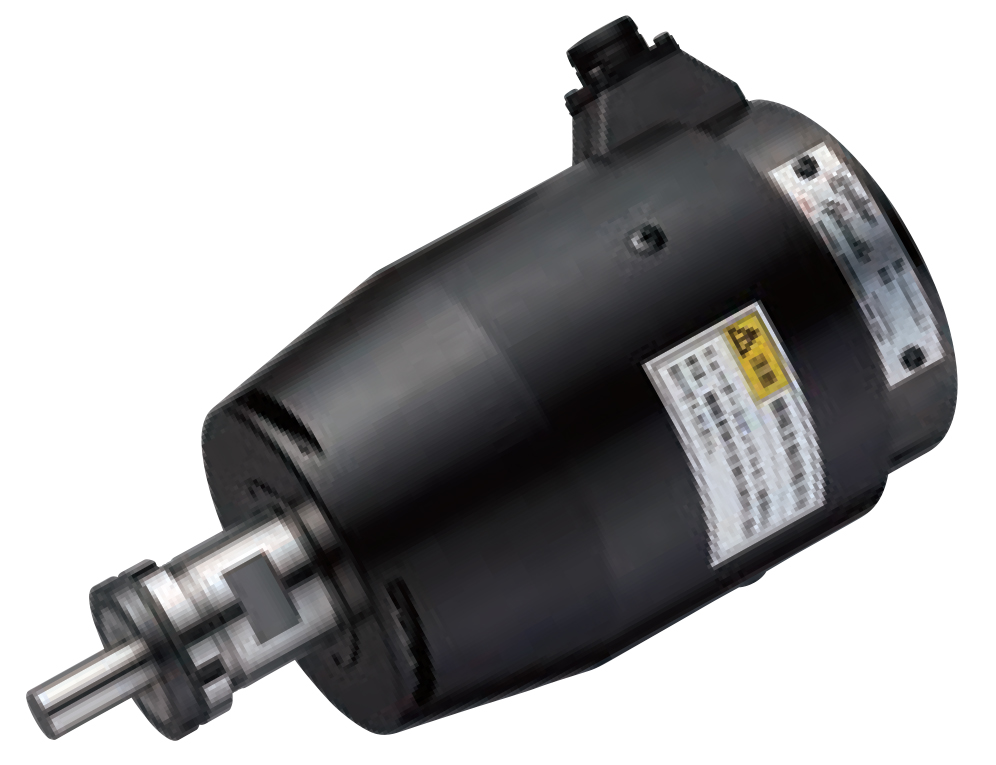

  ▶  HSM-3400
     （標準タイプ）		 2,500～
15,000		 900 1.1 132 132 S 20 自冷式 ○



加工動画⇒
(外部へ リンクします)		 h4スピンドル内径研磨
h4スピンドル外径研磨 h4スピンドル カタログ （総合カタログver.7）



機械装着用スピンドル （マイクロモータタイプ）
電動工具モータを利用したエコノミータイプです。
電機部品などの軽切削作業に適しています。

▶マイクロモーター （ミニエイトタイプ）
   EEM-30A・EEM-15A・EEM-08A
超精密マイクロモーターと機械装着用ハンドピースを組み合わせたタイプです。（直流モーター）
ワンタッチで工具の交換が可能です。

（パワーユニット LEC-900）

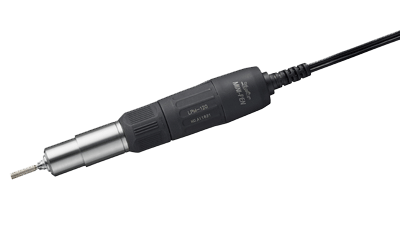

▶直流モーター（ミニペンタイプ）　EP-120
小型・軽量・低価格！
リューターミニペンのモータを使用したスピンドルです。
試作用専用機などにもご使用いただいております。
機能・性能・価格ともにご納得いただける商品です。

（パワーユニット LPC-120）

▶直流モーター（ゴールドⅡタイプ）　EMG-22
リューターゴールドⅡのモータを使用したスピンドルです。
試作用専用機などにもご使用いただいております。

（パワーユニット LGⅡC-22）

機械装着用ブラシモータースピンドル ◆2024年10月1日発売◆
ロボット、専用機に装着してバリ取りの自動化、旋盤刃物台に取り付けての内径研磨作業にもご使用頂けます。

▶機械装着用ブラシモータースピンドル　EBM-72
機械装着に適したフラットなボディで従来の同型機より振動を大幅に軽減。

（電源 AC100V 50/60Hz）

カタログ（冊子）をご希望の方はカタログ請求ボタンから、
       機種名・送付先をご明記の上、弊社までメールをお送り下さい。 		カタログ請求
