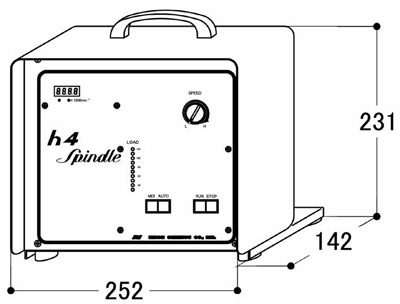

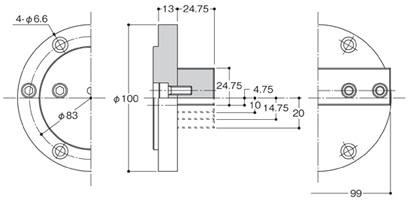

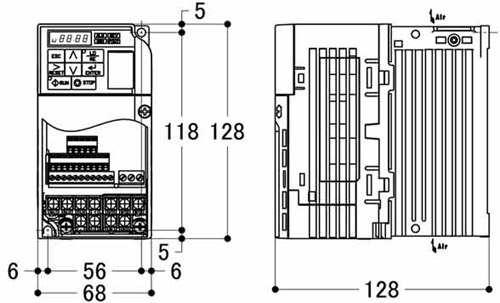

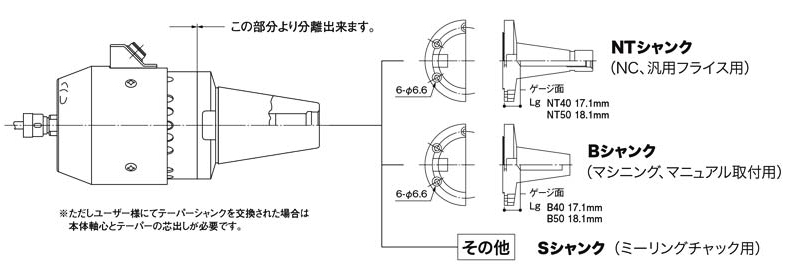

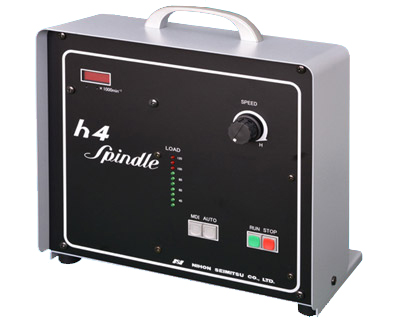

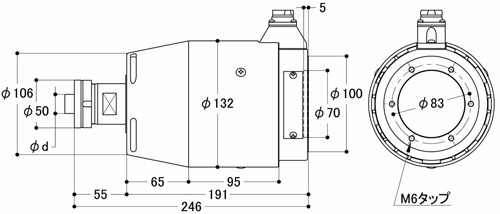

リューター　信頼のブランド 日本精密機械工作株式会社 HOME 企業情報 企業情報 社長メッセージ 会社概要 事業所案内 事業内容 製品情報 ハンドグラインダー ペンタイプグラインダー ホビー 超音波研磨装置 精密マイクロボール盤 機械装着用スピンドル 先端工具 品番一覧 廃番製品一覧 木工機械 取扱説明書 ENGLISH 中　文 機械装着用h4スピンドル　モータユニット HSM-3400 テーパーシャンクを取り付けることで、フライスやMCの高速スピンドルになります。 2,500〜15,000回転までの、樹脂・アルミのモデリング加工やロングアーバーを使用する加工に最適です。 φ10（CHS700）・φ20（CHS702）コレットチャック付属 ●無負荷回転数 2,500〜15,000min-1 ●無段変速 ●コントローラ：パワーサプライ（単体操作用） HSC-3400                        電源ユニット（機械組込み用） HSC-D3400 ■仕様 品　番 無負荷回転数 (min-1) 最大出力 （W） 最大トルク （N·m） 振れ精度 4D先 （mm） 最大 チャック径 （mm） 付属 コレット 質量 (kg) HSM-3400 2,500〜15,000 900 1.1 MAX0.005 20 10・20 12.1 ※質量はシャンクを除いた重さ パワーサプライ HSC-3400（単体操作用） 単体操作用のパワーサプライです。 用途に応じて、三相電源・単相電源がお選びいただけます。 ●回転数表示 ●外部制御機能 ●ロードメーター ■仕様 品　番 電　源 消費電力（KVA） 質　量（kg） HSC-3400 三相200〜240V　50/60Hz （単相200〜240V） 1 3.8 電源ユニット HSC-D3400 （機械組込み用） ●回転数表示 ●外部制御機能 ●オプション：電源コード5m（質量700ｇ) ■仕様 品　番 電　源 消費電力（KVA） 質　量（kg） HSC-D3400 三相200〜240V　50/60Hz （単相200〜240V 50/60Hz） 1 1.1 オプション ●コレットチャック   ロックナット：RHS700 ●テーパーシャンク NT40・NT50・B40・B50 取り付ける機械に合わせてシャンクをお選び頂けます。 標準シャンクはNT40・NT50、B40・B50です。その他のシャンクは特注になります。 ●ツールポストアタッチメント TPA 汎用旋盤での内径研削にご使用頂けます。 ●サブコレットアーバー　 HSA05   φ6コレットに装着してご使用下さい。 　　ツカミ能力　最大5mm 　　許容回転数　20,000min-1   ロックナット：RHS500 ●切断砥石アーバー　CHA100     φ12コレットに装着してご使用下さい。     使用砥石穴径　φ12.7mm     使用砥石厚さ　0.5〜1mm スピンドルTOPへ footer 日本精密機械工作株式会社 〒666-0015 兵庫県川西市小花2-27-22  TEL：072-757-8750 / FAX：072-759-8181  mail;post@L-nihon.co.jp
