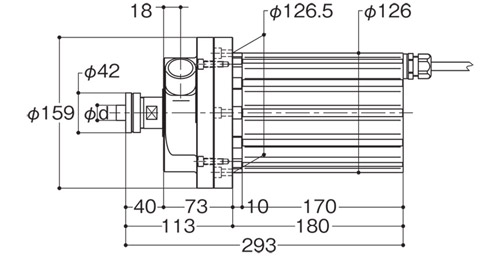

機械装着用h4スピンドル モータユニット HSM-3500
|
高精度加工に適した低振動・低発熱仕様です。
最大出力1.8kw、内臓ファンによる自冷式の為、外部冷却の必要がありません。
高速回転での連続運転、耐久性が求められる加工に最適です。 |
 |
|
 |
|
φ16コレットチャック付属 （CHS916) |
| ●無負荷回転数 2,500〜17,000min-1
|
| ●無段変速 |
| ●コントローラ：電源ユニット（機械組込み用） HSC-D3500 |
| 品 番 |
無負荷回転数
(min-1) |
最大出力
（W） |
最大トルク
（N·m） |
振れ精度
4D先
（mm） |
最大
チャック径
（mm） |
付属
コレット |
質量
(kg) |
| HSM-3500 |
2,500〜17,000 |
1,600 |
1.8 |
MAX0.005 |
16 |
16 |
15 |
|
|
電源ユニット HSC-D3500 （機械組込み用）
|
 |
| ●回転数表示 |
| ●外部制御機能 |
| ●オプション：電源コード5m（質量700ｇ) |
|
| 品 番 |
電 源 |
消費電力（KVA） |
質 量（kg） |
| HSC-D3500 |
三相200〜240V 50/60Hz
（単相200〜240V ±10％ 50/60Hz） |
4.5 |
1.4 |
|
 |
| ロックナット：RHS900 |
| ●サブコレットアーバー HSA05 |
|
 |
|
| φ6コレットに装着してご使用下さい。 |
ツカミ能力 最大5mm
許容回転数 20,000min-1 |
|
|
|
|
|
ロックナット：RHS500 |
|
●切断砥石アーバー CHA100
φ12コレットに装着してご使用下さい。
使用砥石穴径 φ12.7mm
使用砥石厚さ 0.5〜1mm |
 |
