機械装着用h4スピンドル モータユニット HSM-3300

テーパーシャンクを取り付けることで、フライスやMCの高速スピンドルになります。
50番タイプの大型機械に取付け可能。ボールやテーパーエンドミル加工に最適です。



φ4(CHS340)・φ6(CHS360)・φ10(CHS300)コレットチャック付属




無負荷回転数 2,500〜23,000min-1
無段変速
コントローラ:パワーサプライ(単体操作用) HSC-3300
                       電源ユニット(機械組込み用) HSC-D3300


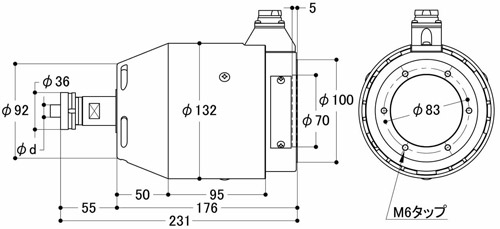

■仕様
品 番 無負荷回転数
(min-1)
最大出力
(W)
最大トルク
(N·m)
振れ精度
4D先
(mm)
最大
チャック径
(mm)
付属
コレット
質量
(kg)
HSM-3300 2,500〜23,000 900 1.1 MAX0.005 12 4・6・10 10.7
※質量はシャンクを除いた重さ

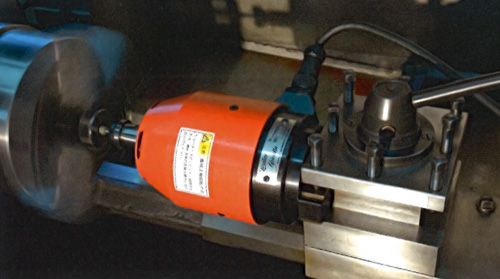

汎用旋盤での内径研削加工例
※ツールポストアタッチメント TPA (オプション)使用

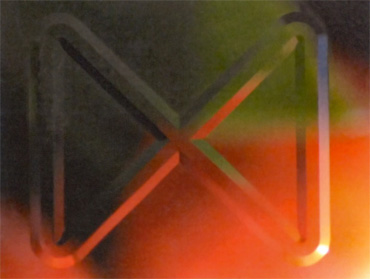

アクリル鏡面加工サンプル
ダイヤモンドエンドミル使用

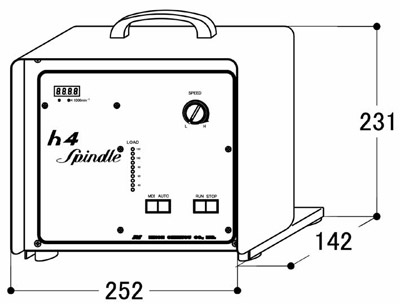

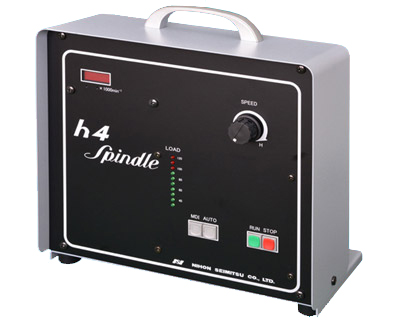

パワーサプライ HSC-3300(単体操作用)

単体操作用のパワーサプライです。
用途に応じて、三相電源・単相電源がお選びいただけます。



回転数表示
外部制御機能
ロードメーター

■仕様
品 番 電 源 消費電力(KVA) 質 量(kg)
HSC-3300 三相200〜240V 50/60Hz
(単相200〜240V)
1 3.8

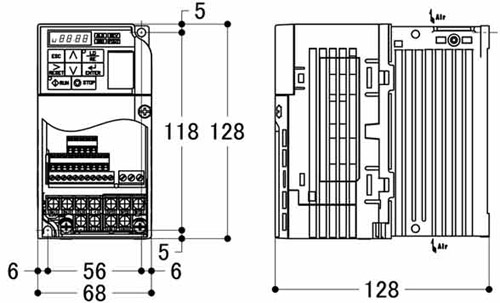

電源ユニット HSC-D3300 (機械組込み用)


回転数表示
外部制御機能
オプション:電源コード5m(質量700g)


■仕様
品 番 電 源 消費電力(KVA) 質 量(kg)
HSC-D3300 三相200〜240V 50/60Hz
(単相200〜240V 50/60Hz)
1 1.1



オプション

コレットチャック
  ロックナット:RHS300




テーパーシャンク NT40・NT50・B40・B50
取り付ける機械に合わせてシャンクをお選び頂けます。


標準シャンクはNT40・NT50、B40・B50です。その他のシャンクは特注になります。



ツールポストアタッチメント TPA
汎用旋盤での内径研削にご使用頂けます。







サブコレットアーバー  HSA05
  φ6コレットに装着してご使用下さい。
  ツカミ能力 最大5mm
  許容回転数 20,000min
-1
  ロックナット:RHS500



切断砥石アーバー CHA100

    φ12コレットに装着してご使用下さい。
    使用砥石穴径 φ12.7mm
    使用砥石厚さ 0.5〜1mm
