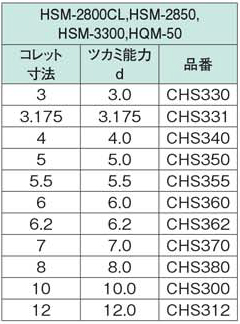

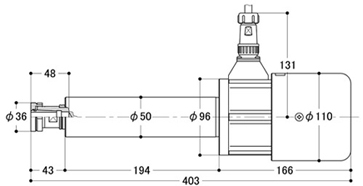

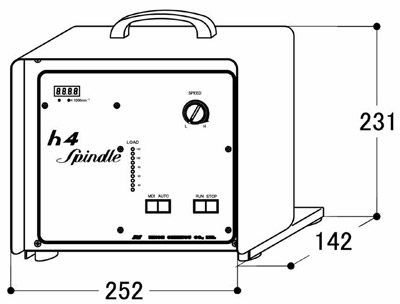

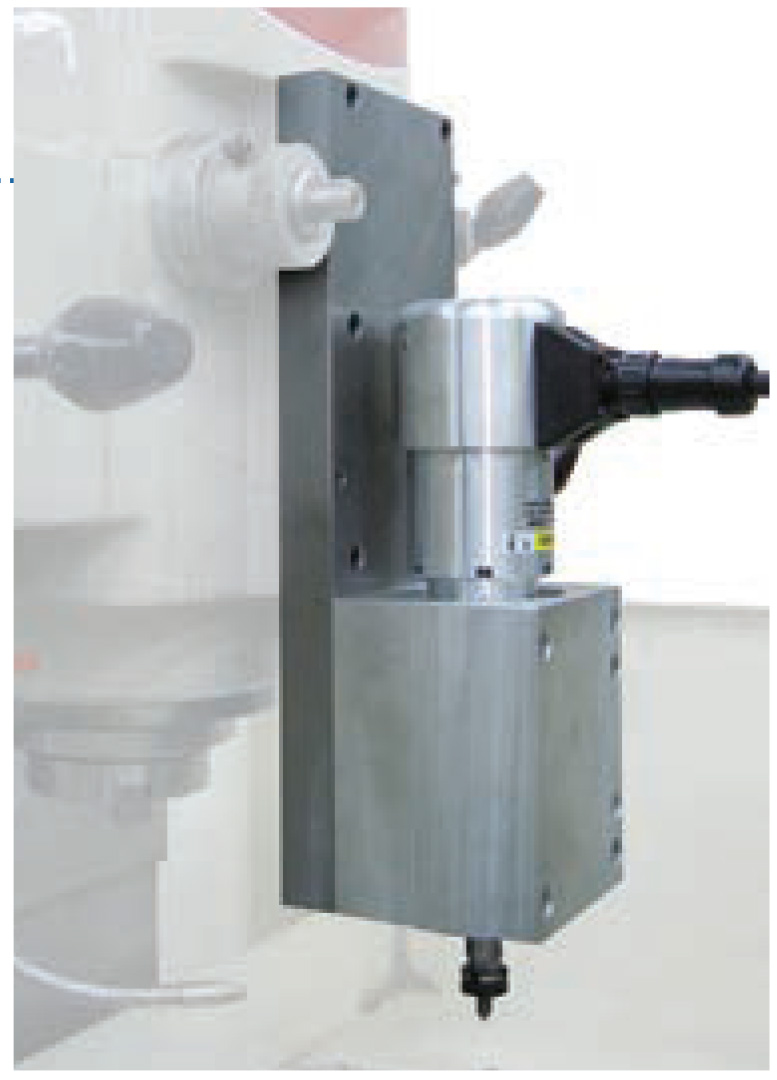

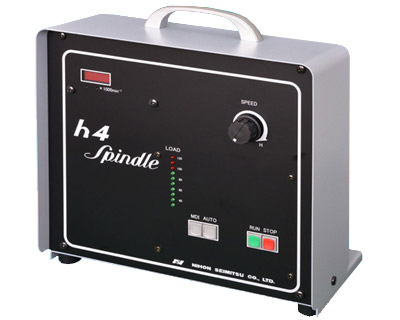

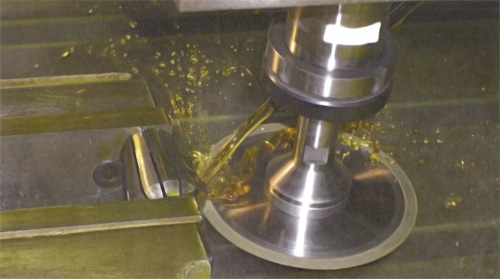

リューター　信頼のブランド 日本精密機械工作株式会社 HOME 企業情報 企業情報 社長メッセージ 会社概要 事業所案内 事業内容 製品情報 ハンドグラインダー ペンタイプグラインダー ホビー 超音波研磨装置 精密マイクロボール盤 機械装着用スピンドル 先端工具 品番一覧 廃番製品一覧 木工機械 取扱説明書 ENGLISH 中　文 機械装着用h4スピンドル　モータユニット HQM-50 高精度加工に適した低振動・低発熱仕様のスピンドル。 剛性が必要な加工向け、エンドミル・ドリル加工対応、機械に組み込みやすいスリムタイプです。 コントローラは単独で使用できるパワーサプライタイプと、機械組込み用の電源ユニットタイプがございます。 φ12コレットチャック付属　（CHS312) ●無負荷回転数 5,000〜24,000min-1 ●無段変速 ●コントローラ：パワーサプライ（単体操作用）HQC-50                        電源ユニット（機械組込み用）HQC-D50 ■仕様 品　番 無負荷回転数 (min-1) 最大出力 （W） 最大トルク （N·m） 振れ精度 4D先 （mm） 最大 チャック径 （mm） 付属 コレット 質量 (kg) HQM-50 5,000〜24,000 720 0.78 MAX0.005 12 12 7.2 フライスへの取付例 ※モータホルダー使用 溝入れ加工例                                     ※切断砥石アーバーCHA100(オプション)を装着 パワーサプライ HQC-50（単体操作用） ●回転数表示 ●外部制御機能 ●ロードメーター ■仕様 品　番 電　源 消費電力（KVA） 質　量（kg） HQC-50 三相200〜240V　50/60Hz （単相200〜240V） 1 3.8 電源ユニット HQC-D50（機械組込み用） ●回転数表示 ●外部制御機能 ●オプション：電源コード5m（質量700ｇ) ■仕様 品　番 電　源 消費電力（KVA） 質　量（kg） HQC-D50 三相200〜240V　50/60Hz （単相200〜240V ±10％ 50/60Hz） 1 1.1 オプション ●コレットチャック  ロックナット：RHS300 ●サブコレットアーバー　 HSA05 φ6コレットに装着してご使用下さい。 ツカミ能力　最大5mm 許容回転数　20,000min-1 ●切断砥石アーバー　CHA100     φ12コレットに装着してご使用下さい。     使用砥石穴径　φ12.7mm     使用砥石厚さ　0.5〜1mm スピンドルTOP footer 日本精密機械工作株式会社 〒666-0015 兵庫県川西市小花2-27-22  TEL：072-757-8750 / FAX：072-759-8181  mail;post@L-nihon.co.jp
