機械装着用スピンドル　EMG-22 （EMGM-22＋LGⅡC-22）　直流モーター（ゴールドⅡタイプ）
リューターゴールドⅡのモーターを使用したスピンドルです。パワーユニット（LGⅡC-22）と接続することにより、バリ取り、研磨などに幅広くご使用いただけます。
また、電機部品の加工などの軽切削作業や、試作用専用機などにも最適です。

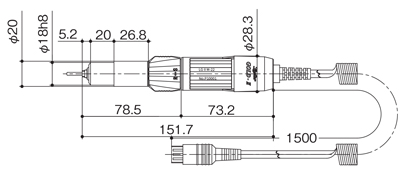

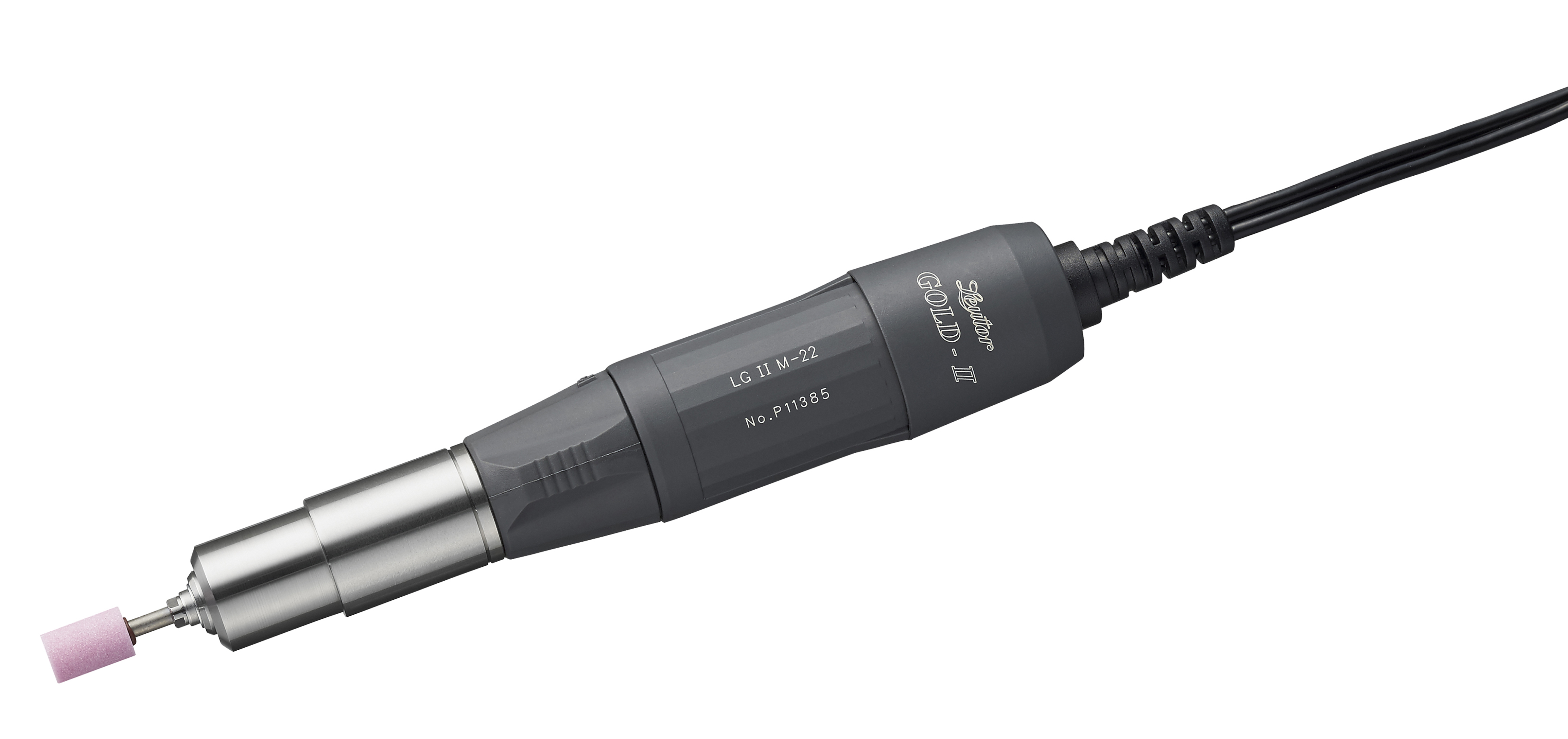

   モーターユニット
セットリングを回すだけ（ワンタッチ）で、先端工具の着脱が行えます。 小型・軽量・高トルクです。



φ3コレットチャック（CC30)装着
φ2.34スリーブコレット（CS23)付属



■仕様 底当て寸法 約27mm
品　番 無負荷回転数
(min-1)		 入力電圧
（DCV）		 無負荷
電流
（A）		 最大負荷
電流
（A）		 最大トルク
（N·cm）		 最大入力
（W）		 質量
（g）
EMGM-22 4,000～38,000 5～30 0.3 2.5 3.33 70 250
※ご使用に際しましてはパワーユニットLGⅡC-22が必要です。

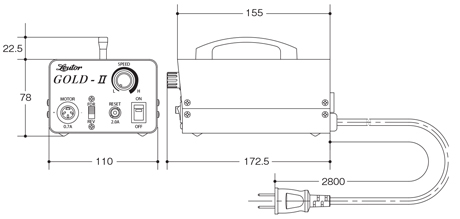

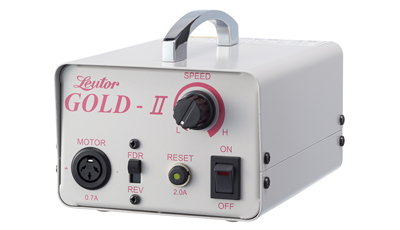

   パワーユニット



■仕様
品　番 電　源 定格入力(VA) ヒューズ (A) 質量 (kg)
LGⅡC-22 AC100V　50/60Hz 35 1.5 2.3
主な特注仕様：電源230V


直流モーター（ゴールドⅡタイプ）  （総合カタログver.7） オプション・部品はこちら→ OPTION

オプション
●コレットチャック      コレットチャック交換方法


●スリーブコレット      スリーブコレット使用方法    ※φ3コレットに装着してお使い下さい。



●カーボンブラシ      カーボンブラシ交換方法
