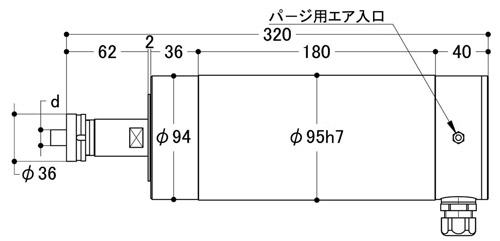

機械装着用h4スピンドル HSM-2850シリーズ
|
| 高精度加工に適した低振動・低発熱仕様のスピンドルです。 |
 |
|
|
|
φ12コレットチャック付属 （CHS312) |
| ●無負荷回転数 2,000〜10,000min-1 |
| ●無段変速 |

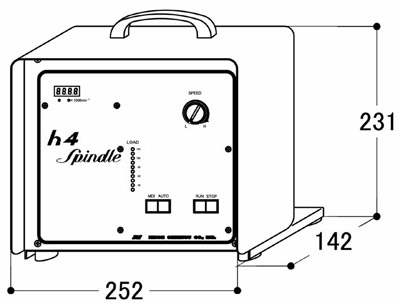

| ●コントローラ：パワーサプライ（単体操作用） HSC-2850 |
| 電源ユニット（機械組込み用） HSC-D2850 |
| 品 番 |
無負荷回転数
(min-1) |
最大出力
（W） |
最大トルク
（N·m） |
最大チャック径
（mm） |
付属コレット |
質量
(kg) |
| HSM-2850 |
2,000〜10,000 |
1,000 |
1.6 |
12 |
12 |
10 |
|
| ●無負荷回転数 2,000〜6,000min-1 |
| ●無段変速 |

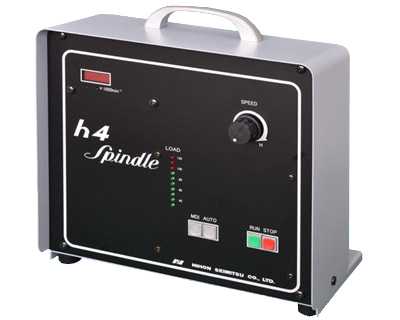

| ●コントローラ：パワーサプライ（単体操作用） HSC-2850CS |

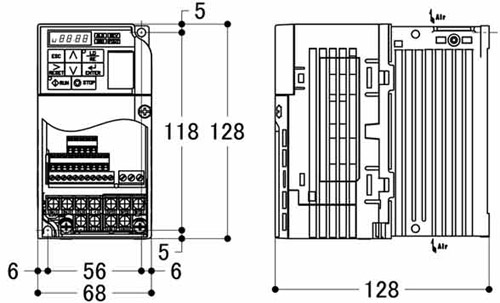

| 電源ユニット（機械組込み用）HSC-D2850CS |
| 品 番 |
無負荷回転数
(min-1) |
最大出力
（W） |
最大トルク
（N·m） |
使用
カッタ穴径
（mm） |
カッタ取付軸振れ
（mm） |
質量
(kg) |

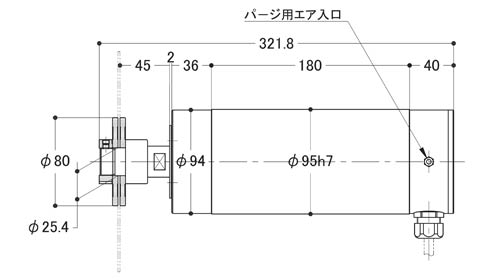

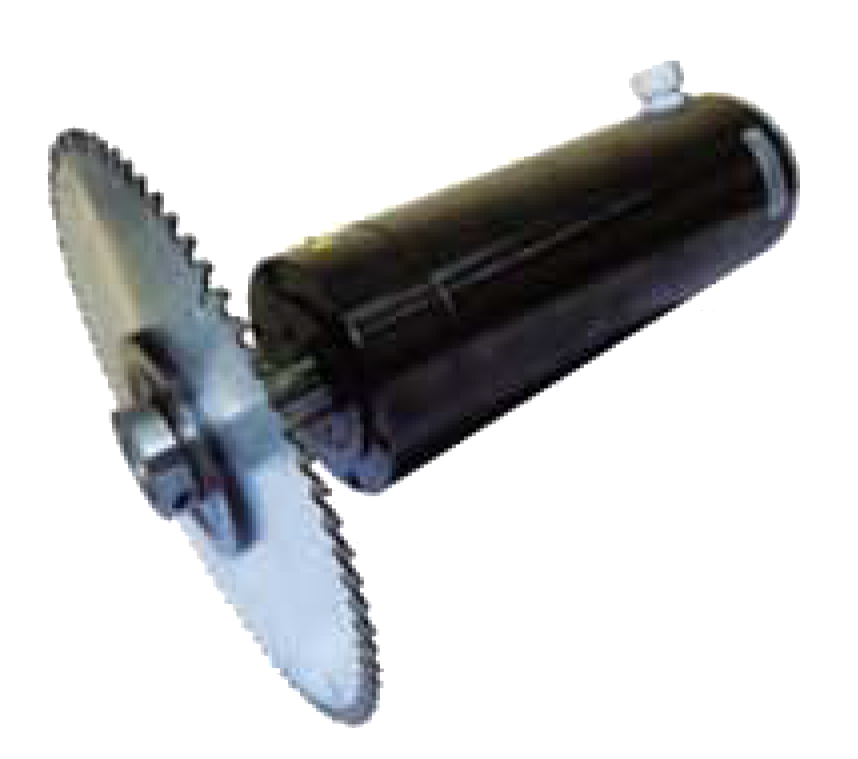

| HSM-2850CS |
2,000〜6,000 |
1,060 |
2.3 |
25.4 |
MAX0.005 |
11 |
|
| ●無負荷回転数 2,000〜10,000min-1 |
| ●無段変速 |
| ●コントローラ：パワーサプライ（単体操作用） HSC-2850S31.75 |
| 電源ユニット（機械組込み用）HSC-D2850S31.75 |
| 品 番 |
無負荷回転数
(min-1) |
最大出力
（W） |
最大トルク
（N·m） |
使用砥石穴径
（mm） |
軸部振れ精度
（mm） |
質量
(kg) |
HSM-2850
S31.75 |
2,000〜10,000 |
1,000 |
2.2 |
31.75 |
MAX0.003 |
10 |
|
| 品 番 |
電 源 |
消費電力（KVA） |
質 量（kg） |
| HSC-2850 |
三相200〜240V 50/60Hz
（単相200〜240V） |
1.1 |
3.8 |
| HSC-2850CS |
| HSC-2850S31.75 |
|
 |
| ●回転数表示 |
| ●外部制御機能 |
| ●オプション：電源コード5m（質量700ｇ) |
|
| 品 番 |
電 源 |
消費電力
（KVA） |
質 量（kg） |
| HSC-D2850 |
三相200〜240V 50/60Hz
（単相200〜240V） |
1.1 |
1.1 |
| HSC-D2850CS |
1.5 |
| HSC-D2850S31.75 |
1.1 |
|
| ●サブコレットアーバー HSA05 |
|
 |
|
| φ6コレットに装着してご使用下さい。 |
ツカミ能力 最大5mm
許容回転数 20,000min-1 |
|
|
|
|
|
ロックナット：RHS500 |
|
●切断砥石アーバー CHA100
φ12コレットに装着してご使用下さい。
使用砥石穴径 φ12.7mm
使用砥石厚さ 0.5〜1mm |
 |
