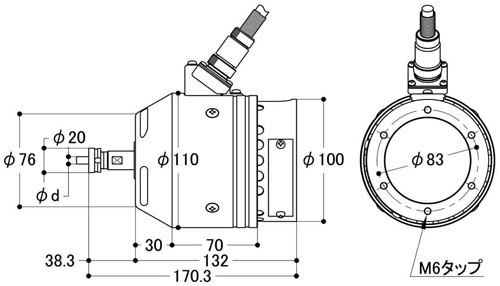

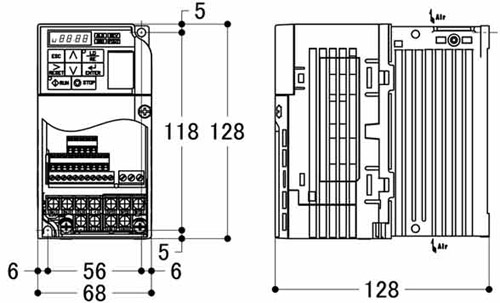

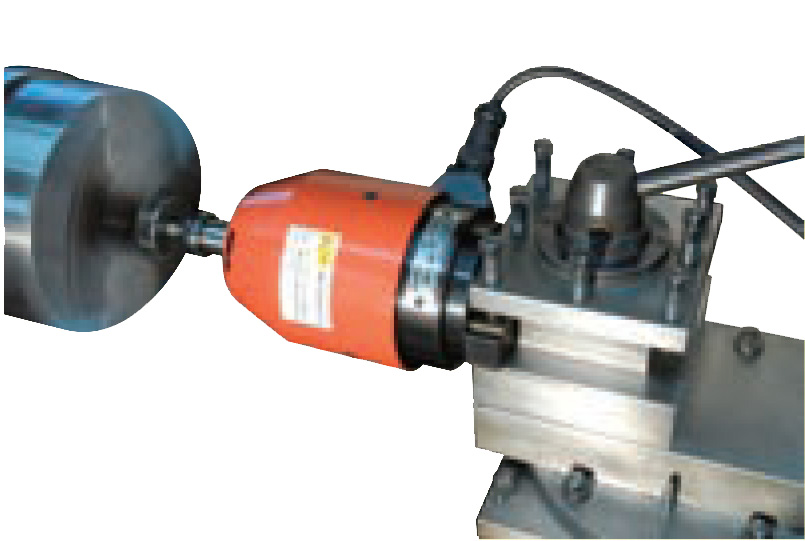

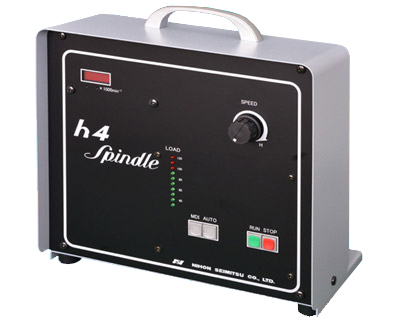

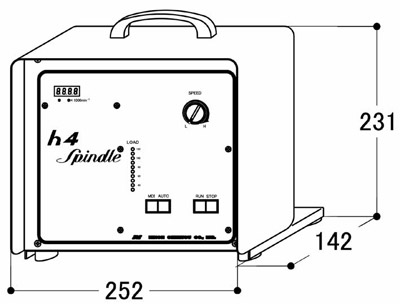

リューター　信頼のブランド 日本精密機械工作株式会社 HOME 企業情報 企業情報 社長メッセージ 会社概要 事業所案内 事業内容 製品情報 ハンドグラインダー ペンタイプグラインダー ホビー 超音波研磨装置 精密マイクロボール盤 機械装着用スピンドル 先端工具 品番一覧 廃番製品一覧 木工機械 取扱説明書 ENGLISH 中　文 機械装着用h4スピンドル　モータユニット HSM-2550（高速タイプ） 50番タイプの大型機械に取付け可能。1mm以下の穴あけや,小径エンドミル加工に最適です。 テーパーシャンクを取り付けることで、フライスやMCの高速スピンドルになります。 （標準シャンクはNT40・NT50・B40・B50。その他のシャンクは特注） ツールポストアタッチメントを取り付ければ旋盤のサブスピンドルにもなります。 φ4（CHS140）・φ6（CHS160）コレットチャック付属 ●無負荷回転数 5,000〜40,000min-1 ●無段変速 ●コントローラ：パワーサプライ（単体操作用）HSC-2550                        電源ユニット（機械組込み用）HSC-D2550 ■仕様 海外向け35,000回転仕様もございます。 品　番 無負荷回転数 (min-1) 最大出力 （W） 最大トルク （N·m） 振れ精度 4D先 （mm） 最大 チャック径 （mm） 付属 コレット 質量 (kg) HSM-2550 5,000〜40,000 410 0.54 MAX0.005 6 4・6 5.6 ※質量はシャンクを除いた重さ 汎用旋盤での内径研削加工例 ※ツールポストアタッチメント TPA （オプション）使用 パワーサプライ HSC-2550（単体操作用） ●回転数表示 ●外部制御機能 ●ロードメーター ■仕様 品　番 電　源 消費電力（KVA） 質　量（kg） HSC-2550 三相200〜240V　50/60Hz （単相200〜240V） 1 3.8 電源ユニット HSC-D2550（機械組込み用） ●回転数表示 ●外部制御機能 ●オプション：電源コード5m（質量700ｇ) ■仕様 品　番 電　源 消費電力（KVA） 質　量（kg） HSC-D2550 三相200〜240V　50/60Hz （単相200〜240V 50/60Hz） 1 1.1 オプション ●コレットチャック   ロックナット：RHS100 ●テーパーシャンク NT40・NT50・B40・B50 取り付ける機械に合わせてシャンクをお選び頂けます。 標準シャンクはNT40・NT50、B40・B50です。その他のシャンクは特注になります。 ●ツールポストアタッチメント TPA 汎用旋盤での内径研削にご使用頂けます。 ●サブコレットアーバー　 HSA05   φ6コレットに装着してご使用下さい。 　　ツカミ能力　最大5mm 　　許容回転数　20,000min-1   ロックナット：RHS500 ●切断砥石アーバー　CHA100     φ12コレットに装着してご使用下さい。     使用砥石穴径　φ12.7mm     使用砥石厚さ　0.5〜1mm スピンドルTOP footer 日本精密機械工作株式会社 〒666-0015 兵庫県川西市小花2-27-22  TEL：072-757-8750 / FAX：072-759-8181  mail;post@L-nihon.co.jp
