組子細工用に開発されたコンパクトタイプの精密加工機。
1/100mmのテーブル移動・深さ調整・材料押え・切削・刃物のジャンピングなどを全自動で行います。
専用のNC装置を搭載し、材料の長さ・溝幅・溝の数・深さを入力するだけでプログラムを自動で作成。
深さの異なる溝加工にもプログラムで対応します。 （斜め加工不可） |
●テーブル移動：自動
●カッタヘッド前後：自動/手動
●NC制御：2軸（X/Z軸） |
|
手動パルスハンドル |
|
|
|
|
|
|
|
|
 |
|
加工原点合わせ・手動加工時には、手動パルスハンドルで 1/100mmの位置合わせが可能。 |
|
|

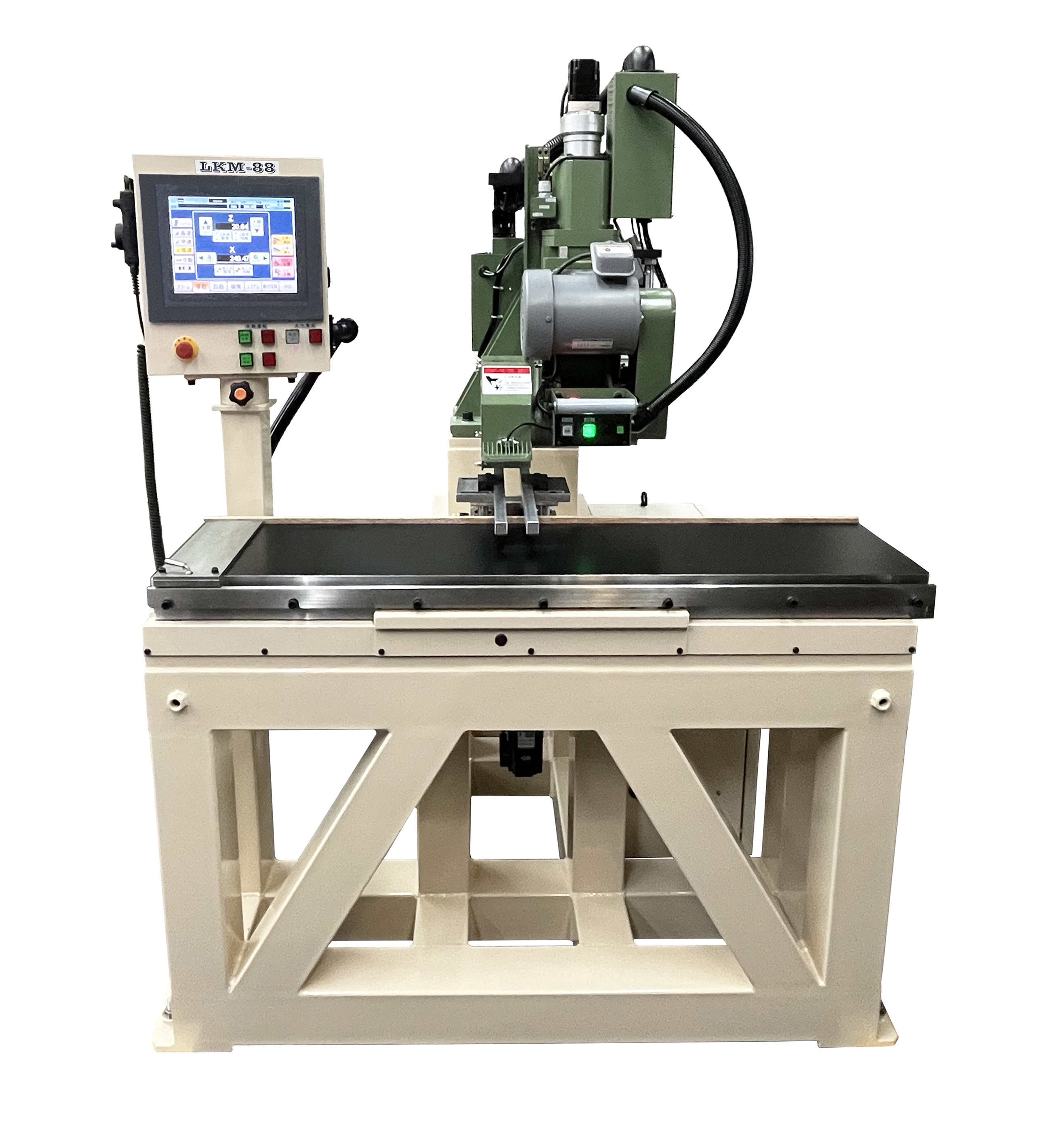

| セイミツ組子加工機 LKM-88（深さ制御付） |
加工材料寸法
（幅×高さ×長さ） |
200mm×55mm×735mm |
テーブルサイズ
（幅×長さ） |
250mm × 1200mm |
カッターモータ
3相 200Ｖ |
0.75kw 2P |
カッターヘッド
前後送り |
エアシリンダ |
| カッター回転数 |
50Hz 2,900/5,800
60Hz 3,500/7,000 |
材料上押え方式 |
エアシリンダ |
| ジャンピング |
25mm |
機械寸法
（幅×奥行×高さ） |
1200mm×1500mm×1700mm |
|
| NC制御 |
2軸（X/Z軸） |
プログラム数
ワ－ク№ |
999 |
| 最小設定単位 |
0.01mm
0.001寸 |
工程数 |
500 |
| 指令方式 |
インクリメンタル
アブソリュート |
回数 |
999 |
|
