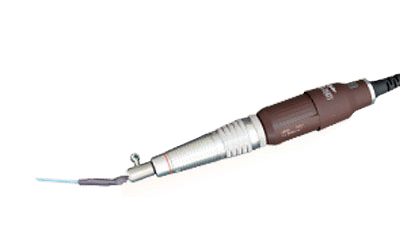

リューターミニエイト

スイングユニット




モータユニット

●左右方向の振幅が0〜1.6mmまで自由に調整でき、作業に合わせた設定が出来ます。
●作業に適した振動数(1,000〜8,000ストローク/min LEM-08WA)がモーターの回転数に応じて調整出来ます。
●独特のV溝チャック方式でΦ1.5〜Φ4.7までの先端工具の取付が簡単、確実に出来ます。
※ご使用に際しましてはパワーユニットLEC-900が必要です。

先端が左右方向に振動し、狭い溝やコーナーの隅の部分等の磨き作業に適しています。
品 番 振幅
mm
振幅回数
回/SEC
入力電圧
DCV
無負荷電流
DCA
最大負荷電流
A
最大入力
W
工具軸径
φmm
質量
g

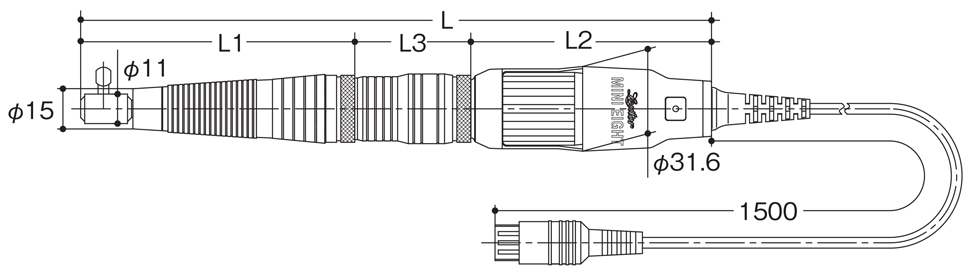

L
mm
L1
mm

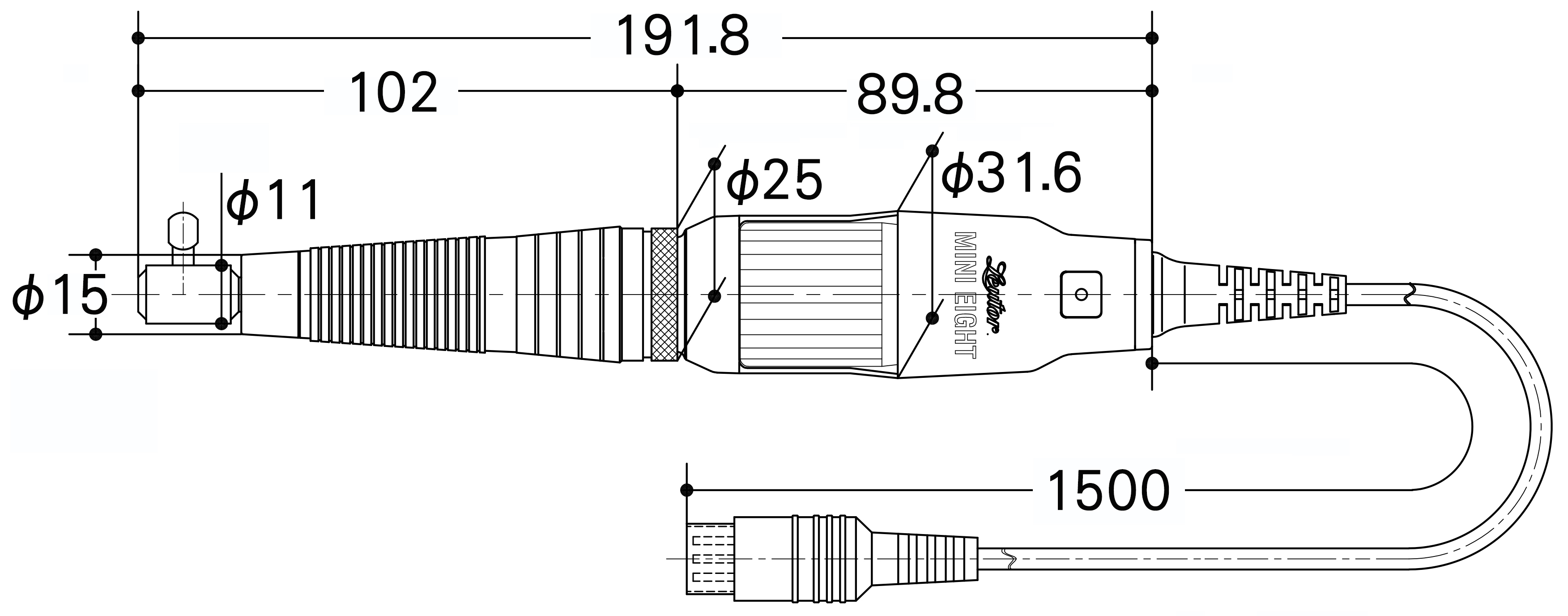

LEM-08WA 0〜1.6 17〜133 3.5〜30 0.13 2.8 80 1.5〜4.7 330 173.3 83.5
LEM-30JWA 0〜1.6 6〜125 1〜30 0.35 4.0 80 1.5〜4.7 425 217.3 83.5
(専用パワーユニットをご使用下さい。)
アナログ変換プラグ(EP-53)を取り付けることで
旧型パワーユニット(LEC-800)でも御使用いただけます。
(EP-53) (LEC-800)

(オプション・パーツ)
延長コード
減速ジョイントJT-03
カーボンブラシ
OPTION


ミニエイトカタログ(3.29MB)
スイング専用工具カタログ(0.69MB)
カーボンブラシの交換方法(0.24MB)
システム構成表(0.40MB)
