木工機械用部品 ・ カッター　　※供給が難しい場合や、納期がかかる場合がございます。予めご了承ください。

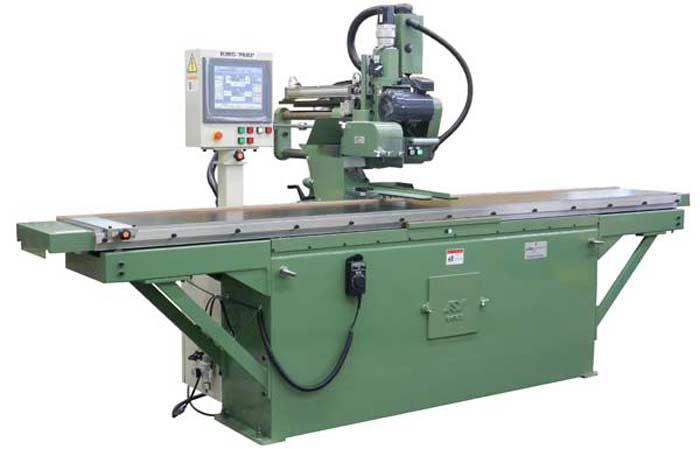

 ▶ ラジアルソー （廃番機種含む）

・NCラジアルソー各部名称

・汎用ラジアルソー各部名称


・ラジアルソー用 調整式カッター
名 称 加 工 寸 法 外 観 寸 法 備 考
AD3M 3〜5mm 外径φ200 2枚 1組

※は組手越し用
AD6M 6〜11mm
AD9M 9〜17mm
AD12M 12〜21mm
ADY3M※ 3〜5mm

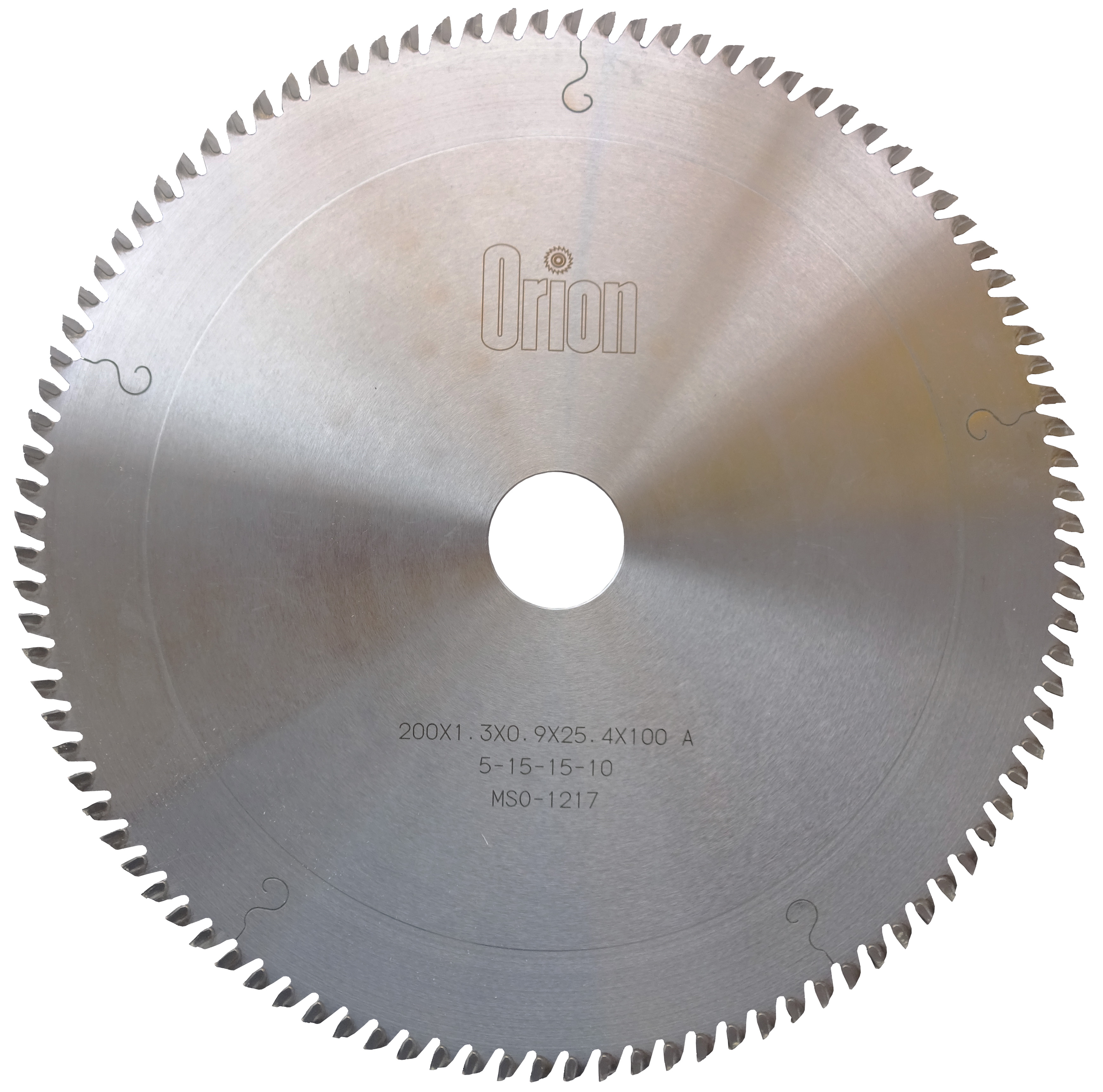

・ラジアルソー用チップソー
名 称 寸 法 外 観 備 考
チップソー φ200×t1.5mm 段付き
φ200×t2.1mm 段付き
φ200×t2.4mm 段付き

※その他のカッター、チップソー、部品についてはお問合せ下さい。

footer
　

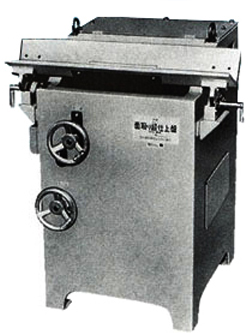

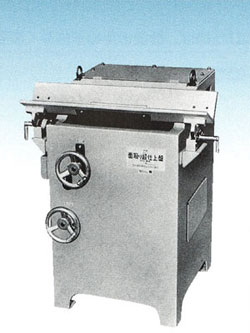

 ▶ 面取り超仕上げ盤　BM-800   （生産終了 2007年）
送り機　ER-470
各部名称

【供給可能品】 カッター ・ 消耗部品のみ　※お問合せ下さい。

・面取り超仕上げ盤用カッター
名 称 外 観 寸 法 備 考
仕上げ削り刃 外径φ134 カッターのセット方法
カンナ刃 （超硬製） 25×6.9×1t 1パック 6枚入
荒削り刃 φ140 カッターのセット方法
ボウズ面 BMC φ140 カッターの寸法例

受注生産品
ギンナン面 BMF
サジ面 BMD

footer
　　
 ▶ 隅丸取り機　CM-700   （生産終了 2006年）
各部名称

【供給可能品】 カッター ・ 消耗部品のみ　※お問合せ下さい。

・隅丸取り機用カッター （ＣＭ）
名 称 外 観 詳 細 備 考
CM3520 3分(関東用) 詳 細 上下 1組

受注生産品
CM4530 4分 (関東用)
CM3530 3分 (関西用)
CM5030 5分 (関西用)

footer
 ▶ 隅丸取り機　EM-500   （生産終了 2001年）

【供給可能品】 カッター のみ　
  ※お問合せ下さい。

・隅丸取り機用カッター （EＭ）
名 称 外 観 寸 法 備 考
E3·4P·2R 3分 (関東用)
関東 寸法
(新潟・長野・静岡以東)
関西 寸法
受注生産品
E5·4P·3R 5分 (関東用)
K3·4P·3R 3分 (関西用)
K5·4P·3R 5分 (関西用)

footer
　　
 ▶ 組子取り機　KM-600   （生産終了 1985年）

【供給可能品】 カッター ・ベルト・ワッシャのみ
  ※部品の供給は全て終了しております。
     カッターにつきましては、お問合せ下さい。

・組子取り機用カッター
名 称 加 工 寸 法 外 観 寸 法 備 考
KM30 3〜5mm 外径φ136 受注生産品
2枚 1組
※は仕様変更品
KM65※ 6.5〜12mm
KM95※ 9.5〜18mm
KM110※ 11〜21mm

footer
　　

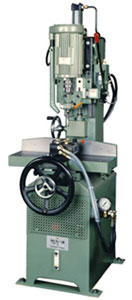

 ▶ 油圧角のみ盤　MKS-35   （生産終了 2006年）


各部名称

【供給可能品】 消耗部品のみ　※お問合せ下さい。

footer
　　　　　

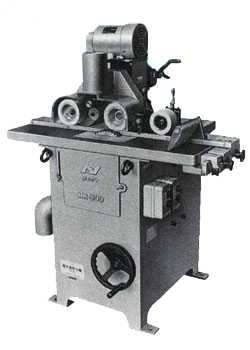

 ▶ 組子挽割り機　MR-900   （生産終了 2007年）
送り機　ER-480


各部名称

【供給可能品】 チップソー ・消耗部品のみ　※お問合せ下さい。

・組子挽き割り機用チップソー
名 称 寸 法 外 観 備 考
チップソー φ185×t1.2mm 組子用（MAX21mm）
φ185×t1.6mm 組子定規側用
φ215×t1.6mm （MAX36mm）

footer
　　
 ▶ 留めホゾ取り機　TM-310   （生産終了 2007年）

【供給可能品】 カッター のみ
  ※部品の供給は全て終了しております。
     カッターにつきましては、お問合せ下さい。

・留めホゾ取り機用カッター
名 称 加 工 寸 法 寸 法 備 考
TMS45 4.5mm φ254 受注生産品

カッターの セット方法
TMS60 6mm
TMS75 7.5mm
TMS180 18mm

footer
