リューターミニエイト アングルユニット 90° 小型・軽量

狭いところや軽作業用として使いやすい小型 ・ 軽量 ・ 90°のアングルヘッドです。
ゴムパット・フェルト・サンドペーパーなどを使用し、平面や曲面の磨き作業に最適です。
軸付砥石、ダイヤモンド砥石なども使用可能です。

φ3 コレットチャック(CG30)装着
φ2.34 コレットチャック(CG23)付属

■仕様
品 番 無負荷
回転数
(min
-1)
入力
電圧
(DCV)
無負荷
電流
(DCV)
最大負荷
電流
(A)
最大停止
トルク
(N·cm)
最大入力
(W)
質量
(g)
  LEM-15GSA (ハンドピースHG9S+モータM15A) 950〜
14,200
2〜30 0.14 4 9.3 80 290
  EM-08GSA (ハンドピースHG9S+モータM08A) 950〜
7,500
3.5〜30 0.13 2.8 9.9 80 290
  【廃番】  LEM-30JGSA
(ハンドピースHG9S+減速ジョイントJT03+モータM30A)
250〜
7,300
1〜30 0.35 4 30 80 385
※ご使用に際しましてはパワーユニットLEC-900が必要です。
※ハンドピース HG9Sは、15,000min-1以下でご使用ください。

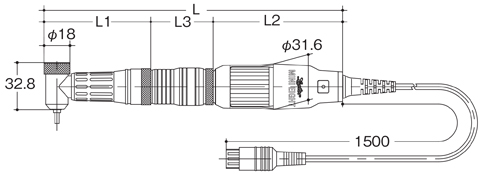

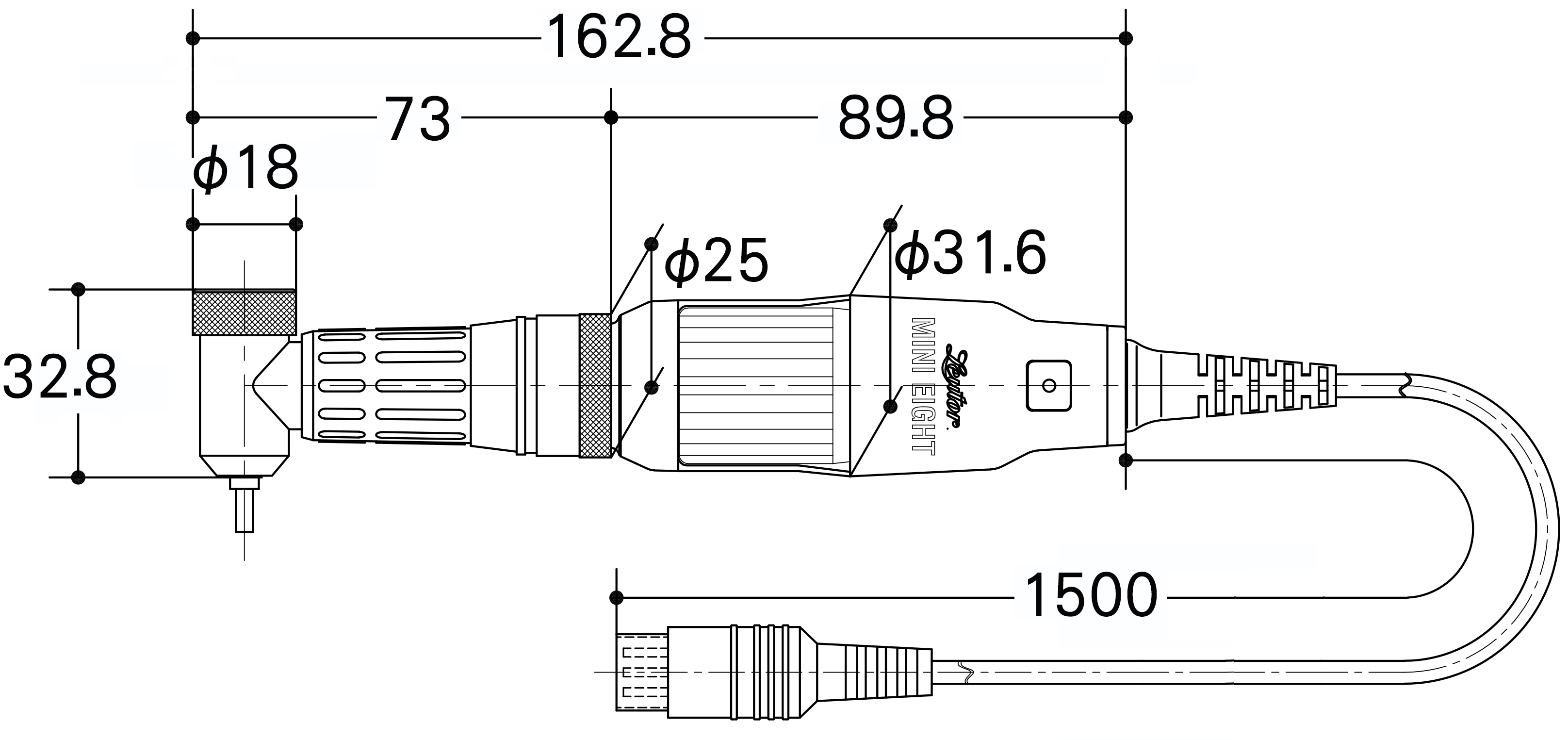

品 番 寸 法(mm)
L L1 L2 L3
LEM-15GSA 163.8 74 89.8
EM-08GSA 163.8 74 89.8
【廃番】
  LEM-30JGSA
207.8 74 89.8 44

オプション

コレットチャック      コレットチャック交換方法


スリーブコレット      スリーブコレット使用方法    ※φ3コレットに装着してお使い下さい。



カーボンブラシ      カーボンブラシ交換方法



アナログ変換プラグ EP-53
   アナログ変換プラグ EP-53を取り付けることで、旧型パワーユニット(LEC-800)でもご使用いただけます。
ミニエイトAタイプモーター アナログ変換プラグ
EP-53
旧型パワーユニット
LEC-800



ミニエイトシリーズ カタログ (総合カタログver.7) ミニエイトシリーズ オプション・部品はこちらOPTION
システム構成表  (総合カタログver.7) 価格表
